SB-LS1A活塞式冷水機組實訓裝置
一、產品概述
活塞式冷水機組實訓考核裝置是高職院?？照{(diào)工程專業學生實訓的必要環節，本裝置屬于冷水機組教學科研用的機電一體化產品，通過采用真實化冷水機組的零部件和電氣控制部分，達到與實際冷水機組相同運行效果的目的，使學生更直觀的對活塞式冷水機組的掌握和學習。該設備適合高職院校、職業學校制冷專業和非制冷專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學以及相關制冷培訓機構等。

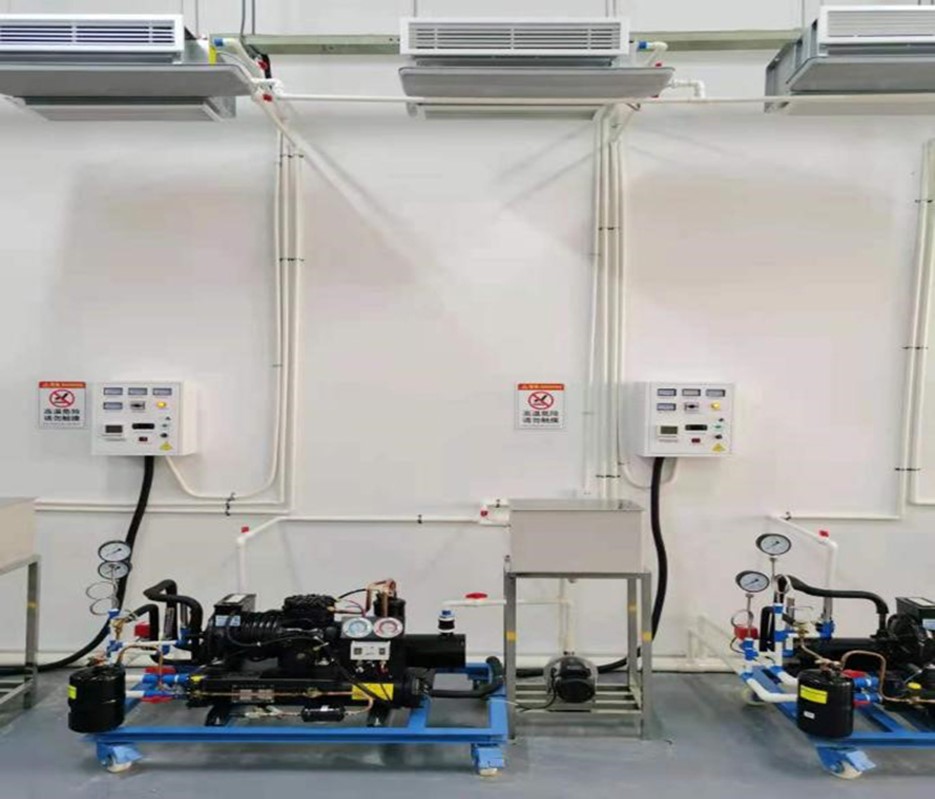

參考圖片
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜3.5VA
4.外形尺寸：≥120cm×70cm×170cm
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本配置及功能
1.電源控制部分
(1)交流電源：提供制冷機組工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表一只電流表通過切換開關可指示輸入電網電壓值
(2)安全保護體系：設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.電氣控制部分
這一部分包括旋鈕開關、交流接觸器、中間繼電器、系統控制器等
3.活塞式冷水機組配置
1)控制系統1套
2)冷水系統1套
3)冷卻水系統1套
4)出風系統1套
四、實訓項目
1.制冷工具的基本操作實訓
2.活塞式冷水機組原理、結構的認識
3.活塞式冷水機組啟動和停止的操作實訓
4.活塞式冷水機組充注制冷劑操作
5.活塞式冷水機組運行及調式實訓
6.制冷系統中溫度儀表測量操作
7.制冷設備中的壓力保護和安全裝置的調整操作
8.制冷系統的檢漏操作
9.真空泵的正確使用操作
10.空調設備中安全閥的認知
五、活塞式冷水機組實訓臺配置清單
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 活塞式半封閉壓縮機壓縮機 | 3P | 1臺 |
|
2 | 電氣控制箱 | 350*180*450mm | 1套 | 包含控制旋鈕開關、機組控制器、等電氣原件等。 |
3 | 殼管式冷凝器 | 3P | 1臺 |
|
4 | 殼管式蒸發器 | 3P | 1臺 |
|
5 | 風機盤管 | FW-51 | 1臺 |
|
6 | 過濾器 | 3/8 | 1個 |
|
7 | 油分離器 | 5/8 | 1個 |
|
8 | 視液鏡 | 3/8 | 1個 |
|
9 | 儲液罐 | 3P | 1個 |
|
10 | 熱力膨脹閥 | TX2 068Z32063/8*1/2 | 1個 | 閥芯2號 |
11 | 水泵 | 0.37kw | 2臺 |
|
12 | 冷卻塔 | 3T | 1臺 | 包含冷卻風機 |
13 | 機組壓力表 | 1.8MP | 1個 |
|
14 | 機組壓力表 | 3.8MP | 1個 |
|
15 | 壓力保護 |
| 1套 |
|
16 | 水管 | 25 |
| 包含接頭等 |
17 | 溫度表 | 0-100℃ | 2個 |
|
18 | 配套工具 | 飛越FY-1H-N真空泵 | 1臺 |
|
CT536GF雙表修理閥 | 1個 |
|
CT336螺紋頂針加液管 | 1套 |
|
測量溫度計 | 1個 |
|
螺絲刀等常用工具 | 1套 |
|
