SBDD-2A型電力電子綜合實訓平臺
電力電子綜合實訓平臺、教學實訓項目的主要目標是建設集電源模塊、儀表模塊、電力電子實驗配套模塊于一體的實驗裝置，能在裝置上完成典型電力電子實驗，適合本科院校的電氣工程及其自動化、新能源科學與工程、自動化等專業的《電力電子技術》等課程的實驗教學。平臺主體要求采用型材結構，所有單元模塊需采用模塊化設計，方便維修及拓展實驗項目，交直流電源均需具有保護功能，儀表精度高方便學生記錄實驗數據，同時配有數字化電力電子模塊、線上電力電子仿真軟件用以輔助教學。

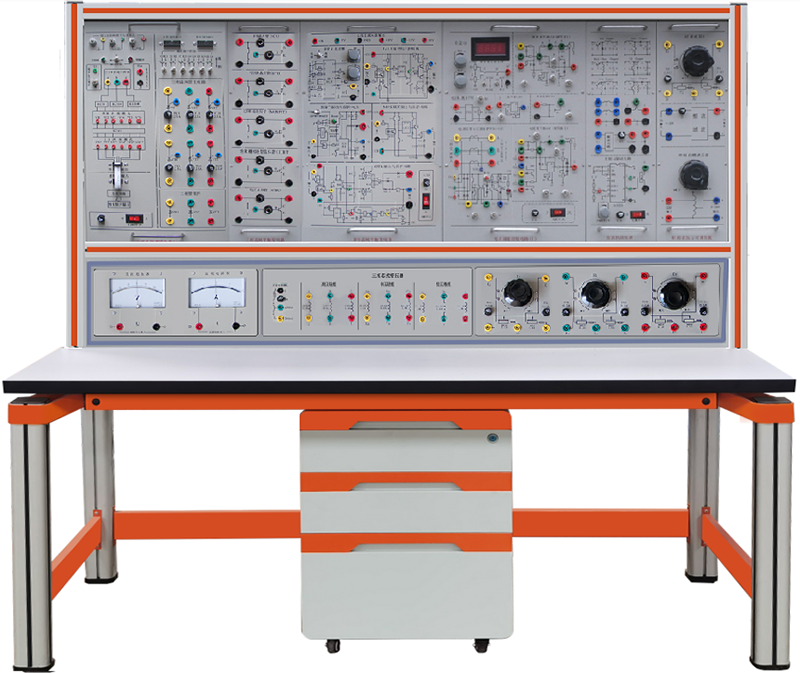

(此圖片僅作為結構參考，具體實物要根據配置而定）
一、概述
電力電子綜合實訓平臺是依據西安交通大學王兆安編著的《電力電子技術》（第五版）、《半導體變流技術》教材實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。
二、適用范圍
現代電力電子技術實驗裝置涵蓋了各類院校所開設的"電力電子技術"、"半導體變流技術"等專業課程所要求的實驗項目。
三、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1000W
4、外形尺寸：1650×700×1600 mm
四、裝置的基本裝備
1、DX01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源（帶有過流保護措施）提供交流電源：三相交流電源220V/1.5A,經過380V//220V 隔離變壓器輸出)
（2）高壓直流電源：輸出220V/0.5A，具有輸出短路保護。
（3）數字式儀表
①交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓；
②真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
③真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯；
④直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
⑤直流數字電流表一只：測量范圍0～5A，三位半數顯，精度0.5級，具有短路保護等功能。
（4）帶鏡面的指針表：直流電壓表（測量范圍0～±300V，為中零式，精度為1.0級）直流電流表（測量范圍0～±2A，為中零式，精度為1.0級）
（5）三相可調電阻（90Ω×2/0.41A一個 、900Ω×2/0.41A兩個）
（6）平波電抗器：提供100mH、200mH、700mH電感，在1A下保持線性。
（7）給定：±15V可調電壓輸出，帶數顯，指示輸出電壓。
（8）單相調壓：提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調交流電源，并帶短路保護。
（9）三相整流濾波電路：可對單相及三相交流電源進行整流和濾波，具有輸出短路保護。
（10）變壓器：提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于三相橋式、單相橋式有源逆變電路實驗。
（11）人身安全保護體系 三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（12）控制屏其它設施 控制屏正面大凹槽內，可掛置實驗部件，凹槽底部設3芯插座， 掛件的供電由這些插座提供?？刂破劣覀仍O有單相三極220V電源插座。
2、DX02實驗桌:外形尺寸為1600（長）*700（寬）*1600（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。
3、DX03 三相可控整流電路（一）提供6只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。 三相觸發電路由KC04、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或寬脈沖，同時提供六路觸發脈沖功放電路等。
4、DK05晶閘管觸發電路 :提供單結晶體管觸發電路實驗、單相交流調壓觸發電路，鋸齒波同步移相觸發電路實驗，正弦波觸發電路及TCA785集成觸發電路。
5、DK07直流斬波實驗:根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第五版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525?？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
6、DK09新器件特性實驗:提供SCR、MOSFET、IGBT、GTO 、GTR新器件，與給定模塊配套使用，可測定其特性曲線。
7、DK13功率器件驅動與保護電路:主要是為完成新器件特性實驗提供電源、驅動電路及PWM波形發生器。
（1）電源：為驅動電路提供電源，包括±5V、±15V和+20V直流電源。
（2）驅動電路：包括 MOSFET和IGBT的驅動電路。其中IGBT的驅動電路采用專用芯片EXB841，其它的由運放、門電路及分立元件組成。
（3）PWM波形發生器：以SG3525為核心的PWM波形發生器主要是為新器件驅動電路提供PWM驅動波形，可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比。頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比可從 0%調至100%。
8、DK14單相SPWM交直交變頻原理:根據普通高等教育"九五"國家級重點教材王兆安，黃俊主編的《電力電子技術》（第四版）的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目：
1）SPWM波形成的過程；
2）交直交變頻電路在不同負載（電阻，電感）時的工作情況和波形，并研究工作頻率對電路工作波形的影響；
3）IGBT管專用集成驅動芯片的工作特性。
9、DK17 全橋DC/DC變換電路:主回路由直流電源、四種IGBT管組成；控制回路部分由專用芯片產生PWM脈沖波，PWM波脈沖發生器產生的四路控制脈沖，分別驅動四個橋臂的IGBT管；
10、DK19半橋型開關穩壓電源:提供了半橋型開關穩壓電源的主電路和控制電路，主電路的電力電子器件為電力MOSFET管；控制電路采用專用PWM控制集成電路SG3525，采用恒頻脈寬調制控制方案。可完成"開關電路在開環與閉環下負載特性的測試"以及"電源電壓波動對輸出的影響"等實驗內容。
11、DX17實驗元器件:提供晶閘管（均設有RC吸收和保險絲保護）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）二極管及燈座、RC吸收電路。
12、DK22單相交流調壓/調功電路:單相交流調壓/調功電路根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關內容而設計，實現單相交流調壓和交流調功的實驗內容。采用的電力電子器件為雙向晶閘管，在交流調壓實驗中采用由雙向觸發二極管構成觸發控制電路；在交流調功實驗中采用由555時基電路組成觸發控制電路。
13、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而
成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
五、本裝置能開設的實驗項目（以上配置）
（一）晶閘管觸發電路實驗項目
1）單結晶體管觸發電路
2）正弦波同步移相觸發電路實驗
3）鋸齒波同步移相觸發電路實驗
4）單相集成鋸齒波觸發電路實驗（由 Tca785 組成）
5）三相集成鋸齒波觸發電路實驗（由 KC04/KC09 等組成）
（二）晶閘管線路實驗項目
1）單相半波可控整流電路實驗
2）單相橋式半控整流電路實驗
3）單相橋式全控整流及有源逆變電路實驗
4）三相半波可控整流電路實驗
5）三相橋式半控整流電路實驗
6）三相半波有源逆變電路實驗
7）三相橋式全控整流及有源逆變電路實驗
8）單相交流調壓電路實驗
9）單相交流調功電路實驗
10）三相交流調壓電路實驗
（三）電力電子器件特性及驅動保護實驗項目
1）單向晶閘管（ SCR ）特性實驗
2）可關斷晶閘管（GTO）特性實驗
3）功率場效應管（MOSFET）特性實驗
4）功率晶體管（GTR ）特性實驗
5）絕緣雙極性晶體管（IGBT）特性實驗
6）可關斷晶閘管（GTO）驅動與保護電路實驗
7）功率場效應管（MOSFET）驅動與保護電路實驗
8）功率晶體管（GTR）驅動與保護電路實驗
9）絕緣雙極性晶體管（IGBT）驅動與保護電路實驗
（四）典型新器件線路實驗
1）單相正弦波脈寬調制（ SPWM ）電源逆變電路實驗
2）半橋型開關穩壓電源的性能研究
3）直流斬波電路的性能研究（降壓斬波電路、升壓斬波電路、升降壓斬波的電路、 Cuｋ斬波電路、 Sepic 斬波電路、 Zeta 斬波電路）
5）全橋DC/DC電源變換電路
六、實驗測量儀表組件及掛箱明細表：
序號 | 編號 | 名 稱 | 數量 |
1 | DX01 | 電源控制屏 | 1套 |
2 | DX02 | 實驗桌 | 1張 |
3 | DX03 | 三相可控整流電路（一） | 1件 |
4 | DK05 | 晶閘管觸發電路 | 1件 |
5 | DK07 | 直流斬波實驗（六種典型線路） | 1件 |
6 | DK09 | 新器件特性實驗 | 1件 |
7 | DK13 | 功率器件驅動與保護電路 | 1件 |
8 | DK14 | 單相交直交變頻原理 | 1件 |
9 | DK17 | 全橋DC/DC變換電路 | 1件 |
10 | DK19 | 半橋型開關穩壓電源 | 1件 |
11 | DX17 | 實驗元器件 | 1件 |
12 | DK22 | 單相交流調壓/調功電路 | 1件 |
13 | 連接線 | 高可靠護套結構手槍插實驗連接線及配件 | 1套 |
14 | 輔助教學軟件資源 | 1.在線教育課程開放平臺 2.電工作業培訓教學軟件（ 用電安全與觸電急救仿真教學軟件） 3.電機與變壓器仿真教學軟件 4.電力拖動仿真教學軟件 | 1套網絡版 |
