建筑樓宇智能化工程技術技能實訓考核裝置

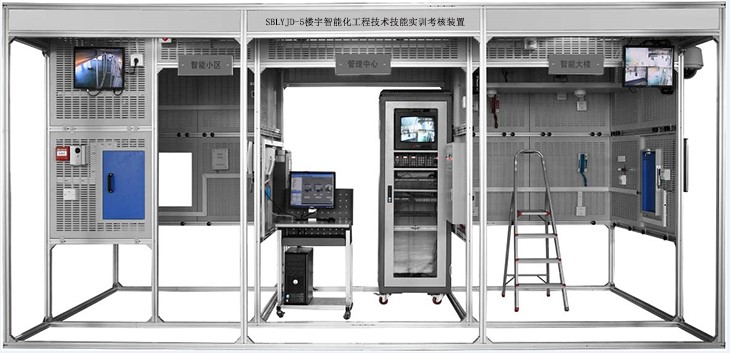

SBLYJD-5建筑樓宇智能化工程技術技能實訓考核裝置

一、產品描述：

建筑樓宇智能化工程技術技能實訓考核裝置是為職業院校樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理基地和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC監控照明六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

二、基本規格

1.智能建筑模型：由鋁合金型材框架和安裝布線網孔板組成，≥4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理基地和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝；

2.安裝布線網孔板：≥780mm×750mm的26塊，≥710mm×260mm的2塊，≥1500mm×260mm的3塊，≥1500mm×500mm的3塊；

3.總電源箱：空氣開關1套；

4.安防控制箱：AC24V、DC12V/5A、DC18V/1.5A；

5.消防控制箱：DC24V/2A、24V繼電器。

6.DDC控制箱：DC24V/5A;4V繼電器。

7.電腦桌1臺：≥600mm×600mm×800mm（長×寬×高）；鋼凳2把：≥Φ300mm×450mm（圓×高）。

8.工程塑料卡件500個:≥20mm×10mm×11mm

9.輸入電源：單相三線AC220V±10% 50Hz

10.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃）海拔≤4000m。

11.裝置容量：≤1kVA。

12.安全保護：具有漏電壓、漏電流保護，安全符合國家標準。

三、通過項目任務實施，可考察的職業能力

1.樓宇智能化工程設計能力

2.消防報警系統設計、安裝施工與調試能力

3.視頻攝像頭安裝與調試能力

4.對講門禁及室內安防系統設計、安裝與調試能力

5.綜合布線系統施工能力

6.智能一卡通系統的設計、安裝及調試

7.DDC系統的設計、安裝及調試

8.監控軟件組態、通訊和運行能力

9.智能建筑系統故障診斷與調試能力

10.DDC上位機軟件的安裝、操作實訓

11.DDC設備開發控制箱的操作、接線、組態、監控實訓

12.中央空調一次回風實訓系統操作、接線、組態、監控實訓

13.給排水控制實訓系統系統操作、接線、組態、監控實訓

14.智能家居控制系統的安裝調試

四、配置清單

1	控制終端	1、通過安全可靠測評處理器，核數≥8核，≥16線程；主頻≥3.0GHz,所有核心智能頻率可提升至3.3GHz，兼容linux和windows操作系統； 2、內存：配置 8GB DDR4 內存； 3、顯卡：配置品牌獨立顯卡，顯存≥4GB； 4、硬盤： 1 塊 256GB M.2 NVME SSD 硬盤及 1 塊 1T 機械硬盤； 5、USB 接口 6 個（至少 3 個原生 USB 3.0 接口）； 6、1 個 DVD RW 光驅，1 個 HDMI 接口，1 個 VGA 接口， ≥1 個 LAN 1000M 網口； 7、整機安全要求：操作系統、CPU應通過安全可靠測評； 8、鍵鼠：配置≥1 套防水鍵盤及抗菌鼠標； 9、顯示器：配置≥23.8 寸 LED 顯示器，與主機同品牌，分辨率≥1920X1080，視頻接口 VGA+HDMI； 10、正版操作系統、辦公軟件、殺毒軟件（三年更新，三年授權服務），驗收時提供正版軟件授權書及序列號
2	LonMarker編程軟件	1，配置和調試功能：LonMaker編程軟件可以通過圖形界面提供便捷的配置工具，使工程師可以更輕松地定義和設置LonWorks網絡中的設備和參數。它可以幫助用戶設置設備的物理地址、通訊速率、通訊協議等，同時還支持調試和故障排除功能，以快速識別和解決網絡中的問題。 2，管理功能：LonMaker編程軟件可以實時管理LonWorks系統中的各種設備和傳感器。 . 3，編程功能：LonMaker編程軟件具備強大的編程功能，可以幫助用戶設計和創建自定義的控制策略和邏輯，以滿足特定的自動控制需求。 4，擴展和插件功能：LonMaker編程軟件允許用戶通過插件和擴展模塊來增強其功能。 5，數據管理和備份功能：LonMaker編程軟件還具備數據管理和備份功能，可以幫助用戶管理和存儲網絡配置、數據采集和歷史記錄。
3	力控組態軟件	力控組態軟件： 1，軟件主要由實時數據庫、設備通訊服務程序、網絡通訊程序、HMI畫面、SDK接口、Web應用服務等等功能模塊組成，滿足用戶的多項使用需求。 2，豐富的圖形處理能力，系統集成工程師可以直接使用其提供的大量可導入設置和等值化工具，實現包括變量、數據庫、IO設備、對象數據、圖庫等的高度復用，從而極大的提高了工程的組態效率。 3，支持多種設備通訊技術，以太網、移動GPRS、CDMA、GSM、Zigbee網絡等方式與遠程現場設備進行通訊，支持與國內外主流的PLC、SCADA軟硬件、DCS、PAC、IPC等設備通信與聯網。
4	對講門禁實訓組件	(7寸IP數字管理中心機，7寸IP數字門口機（人臉識別功能），電源；；管理后臺軟件；SPOE交換機；連接線，IC寫卡器，人臉采集攝像頭，非接觸卡 IC，電插鎖各一套);7寸IP數字室內機（觸摸款）4套
5	消安一體實訓組件	(火災報警控制器，點型感煙火災探測器，點型感溫火災探測器，探測器通用底座，手動報警按鈕，消火栓報價按鈕，聲光報警器，隔離模塊，單輸入模塊，單輸入輸出模塊，電子編碼器，火災顯示盤，直控盤終端器)各一套。 (門磁開關，家用緊急求助按鈕，被動紅外空間探測器，被動紅外幕簾探測器，燃氣探測器，主動紅外對射報警器，聲光報警器)各一套。
6	視頻監控實訓組件	(1080P高清高速球型云臺攝像機，1080P高清槍型攝像機，1080P高清紅外半球攝像機，22寸彩色監視器，22寸液晶顯示器，NVR硬盤錄像機，存儲硬盤，24口POE交換機)各1套。 (超五類非屏蔽電纜100米，電源線100米)各1套。
7	DDC監控實訓組件	1.LonWorks DDC設備開發控制箱:學生能熟練掌握Node Builder軟件的使用和開發LonWorks節點的過程，以及基于神經元芯片（Neuron Chip）的外圍電路設計。主要由雙絞線通用控制模塊、多種輸入接口，輸出接口、數據轉換接口等模塊組成;DDC控制器2套。 ▲2.中央空調一次回風實訓系統:中央空調一次回風實訓系統采用Lonworks DDC控制完成對兩個模塊的自動化控制，采用工業組態軟件完成系統監控。通過該模塊的實訓操作，可強化訓練學生的DDC編程和工業攝像頭安裝調試能力，多個系統之間還可以進行Lonworks網絡組網、系統集成等技術的強化訓練。主要配置有新風閥、壓差開關、盤管、防凍開關、加濕器、送風機（包括配電箱）、溫濕度傳感器等。可完成一次回風空調機組的“回風溫度控制”、“回風濕度控制”、“風閥控制”、溫/濕度/運行狀態監控”、“定時啟/停控制”、“保護監控”、“報警控制”、“聯動控制”等功能。 3.給排水控制實訓系統:給排水控制實訓系統采用模擬控制方式，主要配置有給水泵（兩臺）、排水泵、供水箱高/低報警水位、集水坑高/中/低位傳感器、壓力變送器等。可完成給排水系統的“水位監測”、“水泵啟/停”、“設備運行狀態監控”、“報警控制”等功能。
8	智能一卡通實訓組件	電控鎖1只，門禁一體機（帶軟件通訊功能）IC1臺，出門按鈕1只,考勤機 IC（帶軟件）1套，消費機 IC（帶軟件）1臺，IC消費發卡器1臺,IC卡M1卡10張。
9	物聯網智能家居控制實訓組件	(智能家居控制器，多功能面板，節能燈控制主板，節能燈，智能插座,空開、漏電保護，電源/5A)各2套;(紅外轉發器主板，4G路由器，排氣扇控制主板，排氣扇，智能插座主板，電飯鍋，電茶壺，煙火探測器，可燃氣體探測器)各1套。
10	工業智能互聯網實訓組件	1. 物聯網云平臺：可選擇4G移動網絡TCP/IP連接和網口TCP/IP連接兩種通信方式連接到物聯網云平臺。 2. 采集與通信模塊：模塊可以通過 RS-485 接口，利用 ModbusRTU 協議采集儀表和 PLC 的數據，再將數據按照物聯網服務器平臺的協議進行打包，然后通過4G模塊或網口模塊上傳到服務器平臺進行數據解析并顯示，同時服務器平臺可以發送相應的控制指令到通信模塊，完成對應的ModbusRTU設備或者對擴展板模塊進行數據傳輸。 3．物聯網底板：該模塊作為智能物聯網模塊的橋梁，上面搭載了24V電源輸入端子、3.3V電源轉換集成電路、固件更新接口、網絡模式切換按鈕、兩路 RS-485 接口、與4G模塊相兼容的單排母接口、與主控模塊兼容的雙排母接口、與擴展板相連的排線口、與網口模塊相連的過孔以及與指示燈面板相連的通孔與焊盤。該模塊設計集成度超高，兼容性好，在產品損壞更換或硬件模塊更新時可以直接將模塊替換而無需更換底板。 4. 網口模塊：模塊采用ARM內核，支持TCPServer、TCP Client、UDP Client、UDP Server、Httpd Client多種工作模式，支持Modbus網關功能。模塊用于實現串口到以太網口的數據的雙向透明傳輸，模塊內部完成協議轉換，數據包，通過簡單設置即可指定工作細節。網口參數可以通過內置網頁也可以通過設置軟件或串口發送AT指令的方式進行設置，一次設置永久保存。采用雙網口結構,分為外網口與內網口。外網口用于與外網連接將信息發送到云端服務器平臺，內網口用于MosbusRTU 協議與MosbusTCP協議相互轉換，可用于兼容僅支持ModbusTCP協議和網口相連的設備。 5. 4G 模塊：模塊采用4G通信模組與Arm Cortex-M0+；內核的低功耗控制器相集成的4G模塊，模塊是一款帶分集接收功能的4G多模全網通無線通信模塊，該模塊支持LTE-TDD/LTE-FDD/TD-SCDMA/WCDMA/GPRS 五模。模塊支持多輸入多輸出技術（MIMO），即在發射端和接收端分別使用多個發射天線和接收天線，使信號通過發射端與接收端的多個天線傳送和接收，從而降低誤碼率，改善通信質量。整體的4G模塊利用Arm Cortex-M0+內核控制實現4G模塊自動運行，故障重啟，斷開連接，參數修改與保存等功能。 6. 核心控制模塊：核心控制模塊由Arm Cortex-M4內核高性能微控制器及外圍電路組成，運行主頻可達168MHZ，模塊配有固件燒錄口，方便調試。模塊控制固件采用了FreeRTOS實時操作系統，具有源碼公開、可移植、可裁減、調度策略靈活的特點，可以方便地移植到各種單片機上運行。模塊利用FreeRTOS 實時操作系統實現分任務管理，使程序處理效率大大增加。 7. 智能電力儀表：單相，585通訊
11	工具及配件	1.包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。 2.包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。
12	實訓耗材及課程資源	1.(RJ45超五類配線架/以太網交換機/電話程控交換機(4進16出)/110配線架/電話模塊/超五類網絡模塊/電話機/RJ11 水晶頭/RJ45 水晶頭/超五類網絡電纜/三類電話電纜)各一套;(模塊面板/語音面板)各10套; ▲2.綜合布線實訓視頻資源庫：提供包括不限于：光纖布線、光纖固定、光纜開纜、光纖熔接、盤纖及標識、光纖接續盒的盤纖、光纖接續盒的安裝、冷接端子、光纖跳線的端接、水平子系統的布線、垂直子系統的布線、固定配線架的端接、模塊式配線架的端接、25 對語音配線架的端接、110 配線架的端接、網絡跳線的制作、網絡跳線的插接、超五類水晶頭的端接、超五類免打模塊的端接、超五類打線模塊的端接、暗管穿線、信息點安裝、TV 面板安裝、光纖面板安裝、家庭信息箱F頭安裝、家庭信息箱冷接子安裝、家庭信息箱超五類打線式模塊安裝、無線路由器配置、攝像頭設置、速度競賽開纜操作等。 ▲3.教學配套實訓指導書支持：提供與實訓設備配套的教學實訓電子指導書。
