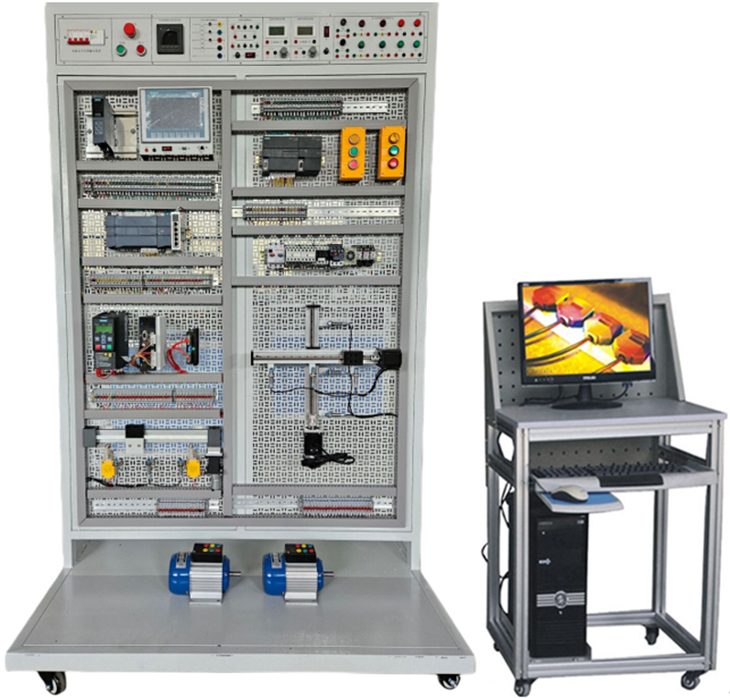

SBGYW-02電氣控制實訓控制柜
一、 產品概述
電氣控制實訓控制柜，隨著工業自動化技術的飛速發展，社會對具備電氣控制實操能力的專業人才需求日益迫切。各大院校、職業培訓機構以及相關企業為提升學員和員工的實踐技能，亟需先進、實用的電氣控制實訓設備。電氣控制實訓控制設備作為一款集多種實訓功能于一體的設備，能夠滿足 PLC 基本技能實訓、工業網絡智能控制與維護實訓等多種需求，是培養高素質電氣控制人才的重要工具。
電氣控制實訓控制平臺集運動控制、伺服控制、傳感器應用、工控組態等技術于一體，滿足工業機器人技術、機電一體化技術、電氣自動化技術等專業教學所需。工業運動控制技術實訓裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、 技術性能
1、輸入電源：單相AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：800mm×800mm×1850mm
6、安全保護：具有漏電壓、漏電流、短路、過電流、過電壓等保護裝置，安全符合國家標準。
三、實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
4.基于觸摸屏控制方式的基本指令編程練習
5.基于觸摸屏控制方式的LED控制
6. 伺服電機定位控制
7. 伺服電機的速度控制
8. 伺服電機的正反轉控制
9. 伺服電機和步進電機的綜合控制
10.PLC 模擬量轉數字量控制
11.PLC 數字量轉模擬量控制
四、電氣控制實訓控制柜主要配置清單
序號 | 品名 | 規格（mm） | 數量 | 單位 |
1 | 電源模塊 | 1、輸出：AC380V AC220V DC24V(配香蕉頭母座和香蕉頭線) 2、外形尺寸:(帶滑輪和儲物、電腦位500mm)2000mmx700mmx1900mm(離桌面750mm) | 1 | 臺 |
2 | 電機 | 380V三相異步電機0.75kw | 1 | 臺 |
3 | PLC | 西門子1214C DCDCDC | 1 | 臺 |
4 | PLC | 三菱FX5U-64MT | 1 | 臺 |
5 | 三菱變頻器 | E840 1.5KW 380V | 1 | 臺 |
6 | 觸摸屏 | 威綸通tk80721ip | 1 | 臺 |
7 | 三菱伺服驅動器及伺服電機 | （帶剎車和滑桿）套裝MR-JE-10A+HG-KN13J+3米編碼器線 | 1 | 臺 |
8 | 57 | 閉環2.3N(帶滑桿)M57CME23+CL57C | 1 | 臺 |
9 | 絲杠單元 | 絲杠1套，有效行程250mm，傳感器3個，滑塊1個 | 2 | 套 |
10 | 交換機 | 8口 | 1 | 臺 |
11 | 實訓平臺 | 800mm×800mm×1850mm | 1 | 套 |
12 | 電腦桌 |
| 1 | 張 |
13 | 按鈕指示燈單元 | 自復位按鈕3個，自鎖按鈕3個，選擇開關3個黃色指示燈3個，綠色指示燈3個，紅色指示燈3個， | 1 | 套 |
