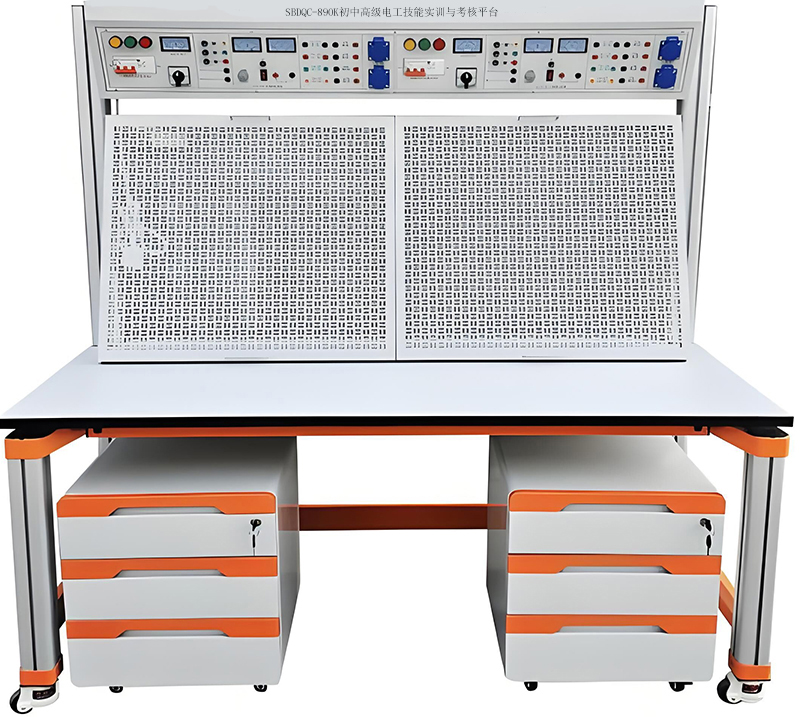

SBDQC-890K初中高級電工技能實訓與考核平臺(雙組型)
一、概述
初中高級電工技能實訓與考核平臺、高級電工技能實訓與考核平臺由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。
根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,高級電工技能實訓與考核平臺適用范圍廣,可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業的教學和實訓,經濟適用。對實訓場所不多、教學經費投入受限制的學校,高級電工技能實訓與考核平臺是一種理想的職業教育實訓設備。


二、設備技術指標
1. 外型:整體尺寸1600mm×700mm×1750mm;
2. 實訓臺架的材料:鋼板、鋁合金結構;
3. 電源(雙組具有相同資源):
1)輸入:三相AC 380V ±10% 50HZ 三相五線;
2)固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
4. 接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
5. 保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
6.4只5408二極管,用于能耗制動的整流電路;
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、 設備結構功能

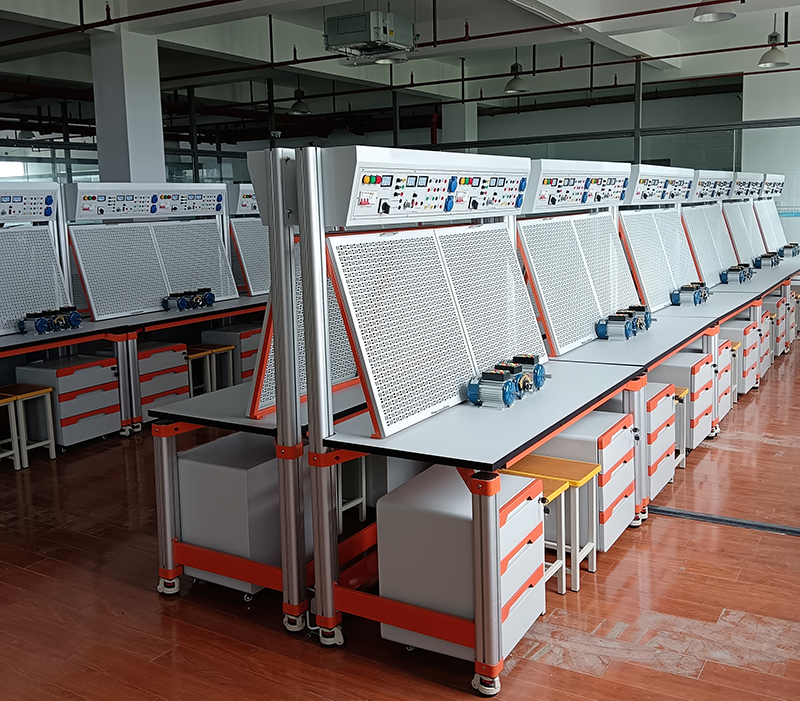

本實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐,立柱端部可安裝調節腳,方便高度調節,主體結構通過左、右各2個C字形鋁壓成型構件聯接,臺面高度約800mm,桌面板下設支撐框架,截面尺寸為30×30mm,承受力不少于300kg。立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件,采用壓鑄成型工藝,經機加工、拋丸、噴砂,表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型,封閉式結構,表面靜電噴涂,外形尺寸:約寬450x深550x高705(mm),總重量≥31kg;柜體四邊圓弧設計:R=30mm,柜體邊框總厚度≤2.5mm;配有承重型卡扣式三節軌,導軌承重量≥30kg,抽屜把手采用卡套式鈑金卷邊工藝,抽屜采用聯體鎖設計,底部配有4個萬向帶剎車腳輪。
4、網孔板2塊:采用數控沖床精加工而成,網孔分布合理、均勻。孔徑統一,可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻LC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
24. 變頻器的參數設置
25. 變頻器的BOP啟停控制
26. 變頻器的外部端子控制
27. PLC控制三相異步電機啟停控制
28. PLC控制三相異步電機正反轉控制
29. PLC控制三相異步電機星三角控制
30. PLC與變頻器通訊控制
31. 觸摸屏的畫面編輯
32. 觸摸屏通訊參數設置
33. 觸摸屏與PLC通訊控制
34. 觸摸屏、PLC、變頻器通訊控制
五、 配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 |
|
3 | 儲存柜 | 2 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 器材配備 | 1 | 套 | 見表一 |
7 | 防靜電膠皮 | 1 | 張 |
|
表一 實訓臺元器件配置清單(1臺)
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 單相電度表 | DD862-2 | 2 |
2 | 單相閘刀開關 | HK8 | 2 |
3 | 開關 | 4A/250V | 2 |
4 | 平燈頭 | 6A/250V | 4 |
5 | 插座 |
| 2 |
6 | 電流互感器 | BH0.66 | 2 |
7 | 墻壁開關座 |
| 4 |
8 | 聲控開關 |
| 2 |
9 | 低壓斷路器 | DZ108-20/10 | 2 |
10 | 2P直插式保險盒 | RT18-32X | 2 |
11 | 3P直插式保險盒 | RT18-32X | 2 |
12 | 交流接觸器 | CJX2-0910 | 6 |
13 | 輔助觸頭 | F4-22 | 6 |
14 | 熱繼電器 | R16B-20/3 | 2 |
15 | 通電延時時間繼電器 | ST3PA-B/380V(0-60S) | 2 |
16 | 時間繼電器座 | PF-083A | 2 |
17 | 3H鐵殼按鈕 |
| 4 |
18 | 行程開關 | LX9-111 | 4 |
19 | 行程開關 | LX9-001 | 4 |
20 | 倒順開關 | K03-15 | 2 |
21 | 日光燈管 | Y210RR25/10W | 2 |
22 | 鎮流器 | 13W | 2 |
23 | 日光燈座 |
| 4 |
26 | 接線端子排 | JF5-2.5/5 | 5 |
27 | G形導軌 |
| 1 |
28 | 走線槽 |
| 2米 |
29 | 螺絲 |
| 90 |
30 | 螺絲刀 |
| 4 |
31 | 尖嘴鉗 |
| 2 |
32 | 剝線鉗 |
| 2 |
33 | 三相鼠籠異步電動機 | 380V/Y/△180W,單速 | 1 |
34 | 三相鼠籠異步電動機 | 380V/Y/△180W,單速,配離心開關 | 1 |
35 | PLC主機 | FX3U-48mR+FX3U-485BD | 2 |
36 | 觸摸屏 | TPC7062TI | 1 |
37 | 變頻器 | FR-D720S-0.4K-CHT | 1 |
