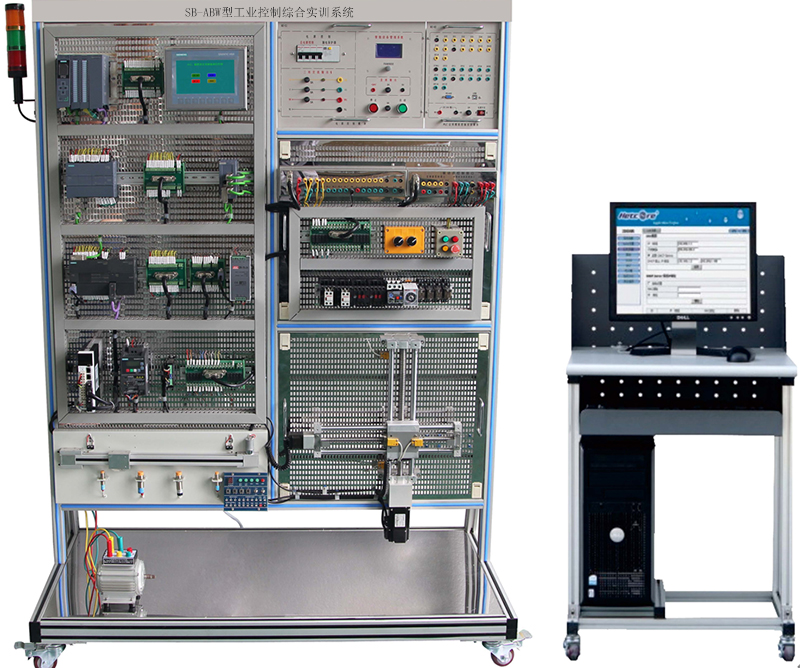

SB-ABW型工業控制綜合實訓系統
一、 產品概述
工業控制綜合實訓系統、工業控制綜合實訓裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、 研發背景
1. 該裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。
2. 工業迅速發展處理器要求不斷提高，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時滿足需要實驗室建設重復會導致浪費資金和實驗室空間。
3. 一個產品需要多種加工工藝，導致工業現場設備錯縱復雜，一個主機不能完成所有工作，需要多個站點進行相互配合完成。
4. 不同層次的考核需要不同設備，不能有機的進行結合，有些實訓完成后無法進行考量檢查學員的接受程度。
三、 裝置特色
1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過光電隔離轉接模塊引出（保護主機元件），可以用于插接式訓練，也可進行線接式實操訓練。
2. 在主機選型方面由AB系列PLC、西門子系列PLC,全面覆蓋了AB、西門子常用PLC類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型PLC開始學起，再到中型PIC,最后到大型PLC，由簡到繁的學習理念讓學員容易接受，學習起來更加得心應手。
3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套MCGS工控組態監控軟件，實現仿真化、信息化實訓教學。
4. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
5. 仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。
6. 模塊化網絡系統：網絡結構分別由AB、西門子主機構成，根據工業中PLC應用歷程構建了一個工業網絡，網絡通訊涉及RS485通訊、DP主從站通訊、以太網通訊等多層網絡通訊。
四、 技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 重 量：100kg
5. 外形尺寸：1800mm×700mm×1400mm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
五、 基本配置及功能
實訓裝置AB主機單元、西門子主機單元、變頻調速單元、小車運動控制單元、實訓組件、電工基礎實訓單元二維絲桿控制單元、觸摸屏單元、以太網交換機、交流電機等組成。
1.AB系列主機配置：1756-PA75/B電源模塊、1756-L61+1784-CF64A、 1756-CNB/E C網通訊模塊、1756-HSC/A高速計數模塊、1756-IB32/B DI模塊、1756-IB32/B DI模塊、1756-OB32/A DO模塊、1756-EHBT/A以太網模板、1756-N2空端蓋及配套的通訊電纜。
光電隔離轉接模塊，將主機I/O信號插座轉接，保護主機元件，便于學員實訓接線；所有插座均可接插，實現設備的通用性。
2.西門子系列主機配置：
S7-300PLC（314C-2PN/DP）、電源模塊PS307（5A）
S7-200smart（CPU SR40）、電源模塊PM207（5A）、模擬量模塊EM AM06（4輸入/2輸出）
S7-1200 （CPU 1212C-1PN DC/DC/DC）、電源模塊PM 1207、擴展模塊（DI16、DO16、AI8、AO4）
S7-1500（CPU 1511-1PN）、電源模塊PM 1507（3A）、擴展模塊（DI32、DO32、AI8、AO4）
FX3U-48MR/ES-A、FX3U-ENET-ADP（以太網模塊）、擴展模塊（AI4、AO4）
3.軸編碼器要求：光洋Koyo（TRD-N1000-RZ）編碼器；要求通過軸套及減速裝置與電機連接
4.云模塊：SC-GN980（以太網+4G）
5.觸摸屏單元：觸摸屏單元采用MCGS10寸（TPC1062K）、Pro-face（AST3501W-T1-D24）彩色觸摸屏，用于主機以太網通訊，控制和顯示各單元的運行狀態。
6.PC上位機主要硬件配置：
處理器：Intel i7-9700/獨立顯卡： 6G/內存： 32G/硬盤：512G SSD + 1T機械硬盤/顯示器：24寸（飛利浦）
上位機能滿足安裝博途V15、AB編程軟件羅克韋爾V20、組態王5.5、WinCC7.5、
GX WorkV2、Proface觸摸屏編程軟件V4.08等軟件要求
7.以太網交換機：以太網交換機采用非網管型工業以太網 10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45 接口；用于構建小型星形和總線形拓撲結構；自帶LED診斷顯示，供電電源DC 24V 。
8.變頻調速單元：變頻器單元通過DIN導軌安裝在控制屏上，可自由拆裝。
SINAMICS G120控制單元CU250-2 PN，內置ProfiNET通訊口，支持矢量控制，保護等級IP20，提供USB及SD/MMC接口。
SINAMICS G120操作面板。
ProfiNET電纜。
9.基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置主站PLC和（從站）PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學員獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：N通信）。
10.實訓組件：實訓組件主要由電源掛箱虛實結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。
電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。
實訓結合掛箱用于虛擬仿真實訓，此掛件通過以太網和PC計算機通訊，可在計算機顯示器上實時呈現仿真畫面。
11.電工基礎實訓單元：電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。
12.三相交流電機：交流額定電壓380V/△接法，轉速1400轉/min，功率180W，頻率50HZ，絕緣等級E級。
六、 實訓項目
PLC基本技能實訓
MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學員自行編輯組態棒圖進行實驗。
1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）
PLC虛擬控制應用實訓
1. 數碼顯示控制
2. 搶答器控制
3. 天塔之光控制
4. 音樂噴泉控制
5. 十字路口交通燈控制
6. 水塔水位控制
7. 自動送料裝車系統控制
8. 四節傳送帶控制
9. 裝配流水線控制
10. 多種液體混合裝置控制
11. 自控成型機控制
12. 自動洗衣機控制
13. 電鍍生產線控制
14. 自控軋鋼機控制
15. 郵件分揀機控制
16. 自動售貨機控制
17. 機械手控制控制
18. 四層電梯控制
典型電動機控制實操實訓
19. 三相鼠籠式異步電動機點動和自鎖PLC控制
20. 三相鼠籠式異步電動機聯動正反轉PLC控制
21. 三相鼠籠式異步電動機帶延時正反轉PLC控制
22. 三相鼠籠式異步電動機Y/△轉換起動PLC控制
23. 三相鼠籠式異步電動機多臺順序控制
PLC、變頻器、觸摸屏綜合應用技能實訓
24. 變頻器功能參數設置與操作
25. 外部端子點動控制
26. 變頻器控制電機正反轉
27. 多段速度選擇變頻調速
28. 變頻器無級調速
29. 外部模擬量方式的變頻調速控制
30. 基于PLC的變頻器外部端子的電機正反轉控制
31. 基于PLC模擬量方式變頻開環/閉環調速控制
32. 基于PLC通信方式的變頻開環調速
33. 基于觸摸屏控制方式的基本指令編程練習
34. 基于觸摸屏控制方式的數碼顯示控制
網絡通訊綜合實訓
35. PLC與變頻器RS485通訊實訓
36. PLC、觸摸屏與變頻器通信控制
37. PLC主機之間PROFIBUS -DP通訊實訓
38. PLC主機之間PROFINET通訊實訓
39. PLC、變頻器、觸摸屏組網綜合應用實訓
