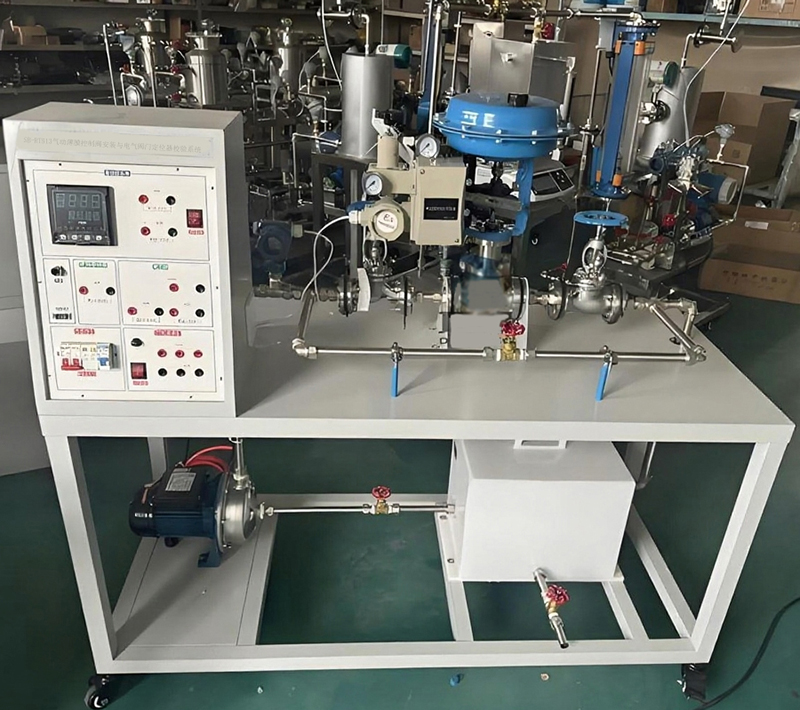

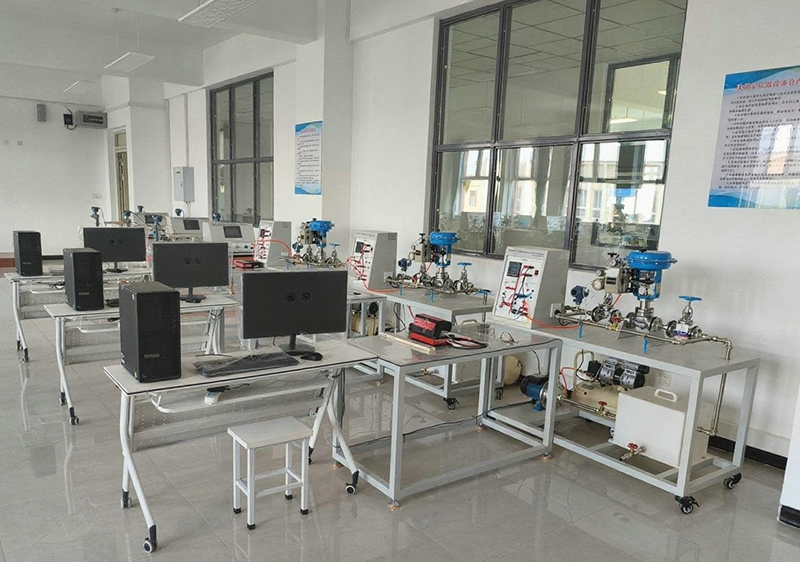

SB-RT513氣動薄膜控制閥安裝與電氣閥門定位器校驗系統

一、概述

氣動薄膜控制閥在《熱工化工檢測技術》課程教學的重要組成部分，通過該實驗能加深學生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。通過流量、壓力；產生交變壓力信號控制流體過程，以加深學生對壓力檢測技術的理解。

二、實訓系統功能

1.熟練掌握氣動薄膜控制膜頭的拆解與組裝

2.熟練掌握閥門定位器在控制閥上的安裝、調試

3.熟練掌握手操器的電路、氣路連接

4.調熟練掌握節閥行程校驗

5.熟練掌握調節閥本體試漏

6.熟練掌握調節閥泄漏量測試。

三、操作臺參數：

1、外形尺寸（長寬高）1400×600×700mm。

2、實訓臺面采用一級冷軋鋼板

3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；

4、表面噴塑處理；

5、實訓臺面板。

四、漏電開關1個

電壓220VAC；

五、盤內附件1套

儀表接線端子、銅管測量管道、電源插座、開關

六、數字精密壓力變送器1個

1、測量范圍：0～0.6Mpa

2、測量介質：氣體；

3、表盤直徑：100mm；

4、安裝方式：儀表盤上安裝；

5、現場顯示

6、輸出4-20mA

七、壓力量計1個

1、測量介質：氣體；

量范圍：0～0.6Mpa

2、測量介質：氣體；

3、表盤直徑：100mm；

4、安裝方式：儀表盤上安裝；

5、現場顯示

6、輸出4-20mA

八、行程測量專用儀表1套

1、量程.0-30mm；

2、液晶顯示器；

3、磁性儀表座；

4、測量調節閥行程時專用鏈接件；

5、配數據專用線

九、安裝支架2套

1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。

2、支架底部可自由移動；

3、表面鍍鋅處理。

十、輔助操作臺1套

1、參考尺寸：≥1200*600*700mm，二層；

2、實訓臺面采用一級冷軋鋼板；

3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；

4、表面噴塑處理；

5、配零部件定位擺放標識；

6、實訓臺面鋪厚度2mm透明膠板。

十一、操作器

供電電源：220VAC；閥位給定輸出信號：4～20mA；閥位反饋輸入信號：4～20mA，通訊方式：RS485。

十二、空氣壓縮機

十三、水泵：750W，不銹鋼渦旋式

十四、水箱：工程塑料板，防生銹
