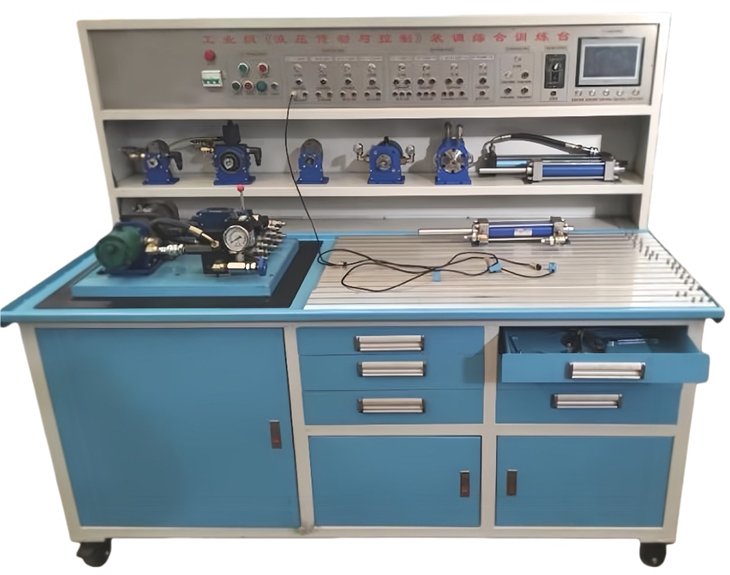

SB-701型工業級《液壓傳動與控制》裝調綜合訓練臺
一、產品概述：
工業級《液壓傳動與控制》裝調綜合訓練臺是根據《液壓傳動與控制》課程教學大綱的培養目標，以及工程技術對液壓傳動與控制人才的實際要求而開發的一個綜合訓練平臺。它以工程實際的液壓傳動單元為訓練對象，以裝調《液壓傳動與控制》基本回路和拆裝基本單元為訓練模式。是通過參觀學習、拆裝單元及組裝基本回路，讓學生認知液壓傳動系統，增強實踐感知，了解液壓傳動基本單元的組成結構，理解液壓傳動基本回路的工作原理，提高學生學習《液壓傳動與控制》課程的興趣，為《現代液壓傳動與控制》課程的學習奠定必要的感性認知、實踐基礎和基本技能。
二、訓練內容
1、《液壓傳動與控制》認知訓練
項目一 微型液壓泵站認知訓練
訓練1-1 微型液壓泵站單元認知訓練
訓練2-1 微型液壓泵站組裝訓練
項目二 簡單液壓回路認知訓練
訓練2-1 液壓缸手動換向回路認知與組裝訓練
訓練2-2 齒輪馬達手動換向回路認知與組裝訓練
2、《液壓傳動與控制》基本回路組裝訓練
項目一 三合一液壓泵站手控?fù)Q向回路裝調
訓練1-1手控?fù)Q向齒輪泵與油缸回路裝調訓練
訓練1-2手控?fù)Q向齒輪泵與齒輪馬達回路裝調訓練
訓練1-3手控?fù)Q向葉片泵與擺線馬達回路裝調訓練
訓練1-4手控?fù)Q向柱塞泵與柱塞馬達回路裝調訓練
項目二 自動換向控制基本回路裝調
訓練2-1 接近開關電磁閥換向回路裝調訓練
訓練2-2 接近開關步進電機閥換向回路裝調訓練
訓練2-3 壓力繼電器電磁閥換向回路裝調訓練
訓練2-4 機械行程開關電磁閥換向回路裝調訓練
項目三 壓力控制基本回路裝調
訓練3-1溢流閥調壓回路裝調訓練
訓練3-2手動換向三級調壓回路裝調訓練
訓練3-3手動換向三級減壓回路裝調訓練
訓練3-4雙向液壓鎖保壓回路裝調訓練
項目四 速度控制基本回路裝調
訓練4-1手控?fù)Q向進（出）節流調速回路裝調訓練
訓練4-2手控?fù)Q向傍路節流調速回路裝調訓練
訓練4-3手控?fù)Q向手動變量柱塞泵調速回路裝調訓練
訓練4-4手控?fù)Q向限壓變量葉片泵調速回路裝調訓練
訓練4-5手控?fù)Q向定量泵與變量柱塞馬達調速回路裝調訓練
項目五 順序控制基本回路裝調
訓練5-1 接近開關順序回路裝調訓練
訓練5-2 機械行程開關控制順序回路裝調訓練
訓練5-3 壓力繼電器順序回路裝調訓練
訓練5-4 順序閥控制順序回路裝調訓練
項目六 其它液壓基本回路裝調
訓練6-1 手控?fù)Q向并聯調速閥同步回路
訓練6-2 手控?fù)Q向閥（P中位機能）快速差動回路裝調訓練
訓練6-3 蓄能器保壓回路裝調訓練
訓練6-4 平衡回路裝調訓練
項目七 PLC控制基本回路裝調訓練
訓練7-1 PLC控制自動換向回路裝調訓練
訓練7-2 PLC控制順序回路裝調訓練
訓練7-3 PLC控制步進電機數字閥調速回路裝調訓練
訓練7-4 PLC控制油缸快、中、慢、快退回路裝調訓練
項目八 語音智能控制基本回路裝調訓練
訓練8-1 語音智能控制油缸換向回路裝調訓練
訓練8-2 語音智能控制齒輪馬達正反轉回路裝調訓練
訓練8-3 語音智能控制油缸、齒輪馬達、擺線馬達、柱塞馬達順序回路裝調訓練
3、液壓傳動單元拆裝訓練
項目一 動力單元組裝訓練
訓練1-1 外嚙齒輪泵組裝與試機
訓練1-2 內嚙齒輪泵組裝與試機
訓練1-3 葉片泵組裝與試機
訓練1-4 柱塞泵組裝與試機
項目二 執行單元組裝訓練
訓練2-1雙作用液壓油缸組裝與試機
訓練2-2擺線液壓馬達組裝給與試驗
項目三 控制單元組裝訓練
訓練3-1 溢流閥組裝與試機
訓練3-2 液控單向閥組裝與試機
訓練3-3 節流閥組裝與試機
訓練3-4 手動換向閥組裝與試機
訓練3-5 電磁換向閥組裝與試機
訓練3-6 步進電機換向閥組裝與試機
項目四 常用換向閥機能認知
訓練4-1 O型換向閥機能認知訓練
訓練4-2 H型換向閥機能認知訓練
訓練4-3 Y型換向閥機能認知訓練
訓練4-4 K型換向閥機能認知訓練
訓練4-5 M型換向閥機能認知訓練
訓練4-6 P型換向閥機能認知訓練
三、技術參數
工業級《液壓傳動與控制》裝調綜合訓練臺 |
一、訓練臺總參數 |
外形尺寸 | 1.8×1.0×1.6m | 重 量 | 200kg /臺 |
電機功率 | 1.0≤(kw) | 電 源 | 380/220（V） |
系統壓力 | ≤2.5PMa(25kg) | 類 型 | 1、鋼板結構、臺式組合 2、三合一液壓泵站電動升降系統 |
控制方式 | 1、電氣控制系統（一套） 2、語音智能控制系統（一套） 3、PLC控制系統（一套） 4、臺式電腦控制系統（一臺） 5、數字孿生控制系統軟件 | 教學資源 | 1）二維碼指導書及實訓報告（含電子稿）； 2）教學視頻； 3）線上教學系統。 |
二、液壓傳動基本技能訓練模塊參數 |
液壓管與管接頭 | 1、ADCH液壓管（兩套）； 2、ADCH公制管接頭（兩套）； 3、ADCH公制轉英制管接頭（兩套）； 4、公制管接頭板（兩塊）； 5、英制管接頭板（兩塊）； 6、液壓密封生料帶（4卷）； 7、密封圈（兩套）。 |
簡單液壓傳動系統 | 1、調速電動機（一臺）； 2、齒輪泵（一臺）； 3、單向閥（一只）； 4、溢流閥（一只）； 5、手動換向閥（一只）； 6、壓力表（一塊）； 7、溫度液位計（一只）； 8、加油濾油器（一只）； 9、抽油濾油器（一只）； 10、雙作用液壓油缸（一只）； 11、油箱（一只）； 12、液壓管及管接頭（一套）。 |
三合一液壓泵站 | 1、調速電動機（一臺）； 2、齒輪泵（一臺）； 3、限壓變量葉片泵（一臺）； 4、手動變量柱塞泵（一臺）； 5、單向閥（一只）； 6、溢流閥（一只）； 7、手動換向閥（一只）； 8、壓力表（一塊）； 9、溫度液位計（一只）； 10、加油濾油器（一只）； 11、抽油濾油器（一只）； 12、雙作用液壓油缸（一只）； 13、油箱（一只）； 14、液壓管及管接頭（一套）。 |
三合一液壓泵站升降系統 | 1、升降形式：電動； 2、升降行程≤300mm； 3、升降速度≤30mm/s； 4、驅動電壓：220V； 5、電動推桿（一只）；電氣控制系統（一套）。 |
動力單元 | 1、外嚙齒輪泵（兩臺）； 2、內嚙齒輪泵（兩臺）； 3、定量葉片泵（兩臺）； 4、定量柱塞泵（兩臺）。 |
執行單元 | 1、雙作用液壓油缸（兩臺）； 2、擺線液壓馬達（兩臺）。 |
控制單元（一）壓力控制閥 | 1、剖切式壓力控制閥套裝（一套）； 2、溢流閥（兩只）； 3、減壓閥（兩只）； 4順序閥（兩只）。 |
控制單元（二）換方控制閥 | 1、剖切式換向控制閥套裝（一套）； 2、單向閥（兩只）； 3、手動換向閥（兩只）； 4、電磁換向閥（兩只）； 5、電液換向閥（兩只。 |
控制單元（三）速度控制閥 | 1、剖切式速度控制閥套裝（一套）； 2、節流閥（兩只）； 3、調速閥（兩只）。 |
液壓輔助元件 | 1、壓力表（兩塊）； 2、溫度液位計（兩塊）； 3、濾油器（4只）； 4、冷卻器（兩只）； 5、蓄能器（兩只） 。 |
組裝工具 | 1、外六角扳手（兩套）； 2、內六角扳手（兩套）； 3、活動扳手（兩把）； 4、尖嘴鉗（兩把）； 5、螺絲刀（兩把）； 6、銅棒（兩根）。 |
三、液壓傳動基本回路訓練模塊 |
方向控制回路模塊 | 1、手動換向閥（1只；） 2、電控?fù)Q向閥（1只）； 3、液控?fù)Q向閥（1只）； 4、雙作用液壓油缸（1只）； 5、液壓管與管接頭（一套）。 |
壓力控制回路模塊 | 1、直通溢流閥（1只）； 2、先導溢流閥（1只）； 3、減壓閥（1只）； 4、增壓裝置（1套）； 5、保壓裝置（1套）； 6、平衡裝置（1套）； 7、卸荷裝置（1套）； 8、液壓管與管接頭（一套）。 |
速度控制回路模塊 | 1、進油節流閥（1只）； 2、出油節流閥（1只）； 3、旁路節流閥（1只）； 4、變量泵（1臺）； 5、變量馬達（1臺）； 6、液壓管與管接頭（一套）。 |
其它液壓基本回路 | 1、行程控制裝置（1套）； 2、壓力控制裝置（1套）； 3、時間控制裝置（1套）； 4、液壓管與管接頭（一套）； 5、壓力繼電器（一套）； 6、蓄能器（1只）； 7、增壓缸（1只）等。 |
四、產品特點
1、項目實際化：以工程實際的液壓傳動單元為訓練對象，以裝調《液壓傳動與控制》基本回路和拆裝基本單元為訓練過程；
2、功能系統化：《液壓傳動與控制》認知訓練、《液壓傳動與控制》基本回路組裝訓練及液壓傳動單元拆裝訓練三位一體訓練模式；
3、內容先進化：既有傳統液壓單元，又涵蓋數字、語音智能控制、PLC控制及數字孿生等先進內容；
4、學生大眾化：小型組合臺式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會
5、教學標準化：配套標準原理圖紙、二維碼實訓指導書，實訓教學視頻，教和學都十分方便、教學效果顯著；
6、管理便利化：液壓傳動單元、裝調工具、圖紙及指導書均放在組合臺訓練中，管理十分方便；
7、線上輔助化：配套有與線下教學系統相對應的線上教學系統。
