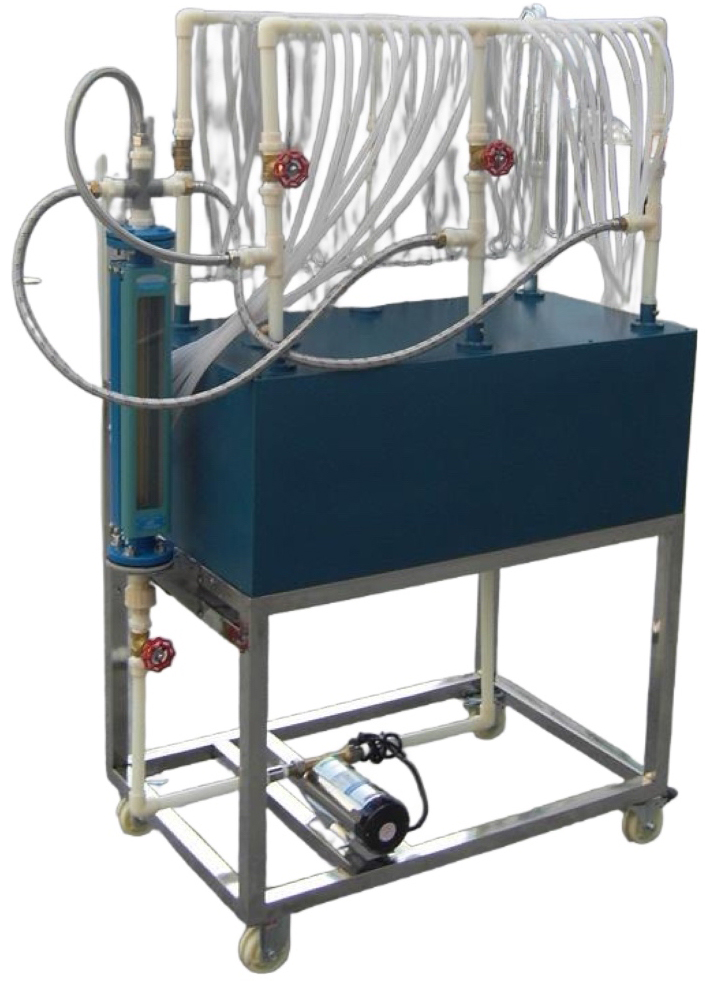

SB-703過熱器流量分配實驗臺

測定分配聯箱與匯集聯箱在五種不同聯接形式下，水動力特性的不同，以期計算其管段阻力值 。

匯集聯箱、分配聯箱、流量計、連接形式轉換閥、低噪音無銹蝕水泵、蛇形管、壓差板、無銹蝕供水箱、有機玻璃測壓管。

1000×850×2000（mm）

1、實驗臺用途：模擬鍋爐過熱器流量偏差現象，測量不同引入管方式下測量區不同位置處流量大小，計算流量偏差系數，比較不引入方式流量偏差的大小；

2、實驗臺主要由高位水箱及支架、低位水箱、上下水連接管道，給水泵,流量偏差實驗臺框架，匯集聯箱、分配聯箱、測量區及流量測量裝置組成,其中高低位水箱及給水泵為兩臺設備公用部分；

3、高位水箱尺寸2000mm×1500mm×2500mm,材質304不銹鋼，厚度>2mm，高位水箱標高10m,水箱預留出水口8個，給水泵進水口，溢流口，排污口，水箱上蓋板處預留人孔門；下位水箱已預留，溢流口連接管道至下位水箱，出水口連接管道至實驗臺；連接管道材質PVC,規格外徑50mm厚度2.4mm;上下水管道室外部分及高位水箱保溫層厚度>10cm;

4、給水泵，功率5.3KW,流量40m3/h,揚程32m,頻率50Hz,轉速2900r/mi

5、流量偏差實驗臺框架,材質304不銹鋼，框架采用方管制作，規格40mm*40mm,厚度>1mm,框架尺寸1200mm×60mm×1600mm;

6、匯集聯箱、分配聯箱材質304不銹鋼，尺寸：長度1200mm,外徑40mm,厚度>1.2mm;測量區由銅管彎制甩的蛇形管制作，外徑5mm；

7、流量測量裝置，電磁式流量計，測量匯集聯箱及分配聯箱不同位置處流量，測量范圍：0-100m3/H,工作壓力 1.6MPa,精度等級0.5級，可通過LCD顯示測量值同時按MODBUS協議輸出485信號。
