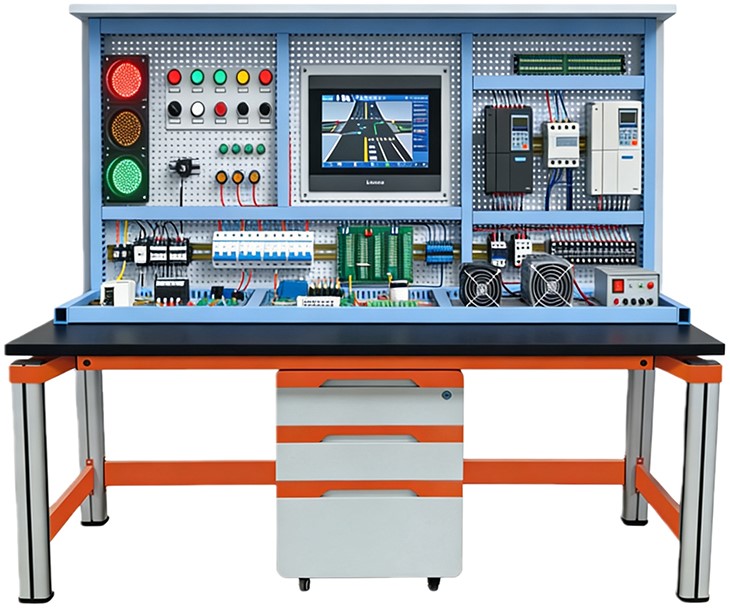

SB-JTD基于PLC控制網孔型十字路口交通燈安裝編程操作實訓系統
基于PLC控制網孔型十字路口交通燈安裝編程操作實訓系統以PLC為控制核心，集成多類工業級組件，既能完成十字路口交通燈的基礎仿真實訓，又可拓展模擬量采集、PID調節、伺服/步進驅動等進階工業控制實驗，完全適配學校現有PLC設備，滿足職業教育中電氣控制、自動化技術等專業的教學實訓需求。
一、 系統核心配置清單及功能說明
配置項 | 規格參數 | 實訓功能對應 |
昆侖通7寸觸摸屏 | 支持與主流PLC（西門子、三菱、臺達等）通訊，帶觸控組態功能 | 交通燈運行狀態可視化監控、參數設置（如紅綠燈時長）、故障模擬顯示 |
步進電機驅動器+編碼器套裝 | 配套步進電機，支持位置、速度閉環控制 | 模擬車流閘門控制、交通燈指示桿角度調節等定位實訓 |
臺達變頻器+變頻電機 | 具備多段速調節、外部端子控制功能 | 模擬交通樞紐風機/傳送帶調速，學習變頻調速在工業場景的應用 |
仿真型十字路口交通指示燈+按鈕開關+車流計數傳感器 | 含紅黃綠三色燈組（路口四方向）、啟停/急停按鈕、紅外對射式車流傳感器 | 核心實訓模塊，實現十字路口交通燈邏輯控制、車流統計與燈態聯動 |
網孔板型實訓桌面 | 采用標準工業網孔板，孔位間距適配電工元件安裝，帶防滑絕緣邊框 | 滿足元件自由布局、接線實操，還原工業現場控制柜接線場景 |
模擬量傳感器+變送器 | 含電壓/電流型模擬量傳感器（4-20mA/0-10V），配套信號變送器 模擬量信號 | 模擬量信號采集實訓，學習PLC模擬量模塊的接線與數據處理 |
溫度傳感器+變送器 | 如PT100熱電阻+溫度變送器，輸出標準模擬量信號 | 溫度信號采集與轉換實訓，為PID調節實驗提供輸入信號 |
固態繼電器+加熱器 | 固態繼電器（SSR）適配加熱器負載，支持無觸點開關控制 | 配合溫度傳感器完成PID恒溫控制實訓，學習閉環控制算法編程 |
開關電源+端子排 | 24V DC開關電源（功率≥100W），配套接線端子排 | 為整個系統提供穩定直流供電，學習工業供電系統接線規范 |
電工工具一套 | 含剝線鉗、壓線鉗、萬用表、螺絲刀等專業工具 | 滿足元件安裝、接線、故障排查等實操環節 |
配套通信電纜+編程電纜 | 含PLC與觸摸屏通訊線、PLC編程下載線、傳感器連接線 | 保障各組件間通訊連接，支持程序上傳下載與在線監控 |
配套紙質說明書 | 含交通燈控制實訓指導書、PLC編程案例、設備維護手冊 | 提供從基礎接線到復雜編程的標準化教學流程 |
線纜20米 | 含RVV電源線、RVVP屏蔽信號線等多規格線纜 | 滿足實訓臺內部接線及外部拓展連接需求 |
斷路器+接觸器+中繼 | 含小型斷路器（過載保護）、交流接觸器、中間繼電器 | 學習工業電氣控制回路的保護、啟停控制邏輯設計 |
全新伺服驅動器+伺服電機 | 支持位置、速度、扭矩三種控制模式，帶編碼器反饋 | 高精度定位控制實訓，如模擬交通燈精準定位、伺服與PLC聯動控制 |
二、技術參數:
1. 輸入電源：AC 220V±10% 50Hz（單相），部分動力模塊可支持AC 380V±10% 50Hz（三相，可選配）
2. 工作環境：溫度 0℃～40℃；相對濕度 ≤85%（無凝露）；無腐蝕性氣體、無強電磁干擾、通風良好
3. 裝置容量：≤2kVA（含變頻器、加熱器、電機等負載模塊額定功耗）
4. 重量：整機約80～100kg（含臺架、網孔板及所有配置組件）
5. 外形尺寸：1200mm（長）×700mm（寬）×1600mm（高）（網孔板操作區+實訓臺架整體尺寸）
6. 安全保護：具備過載保護、短路保護、漏電保護（漏電動作電流≤30mA）、急停按鈕、過壓/欠壓保護，電氣回路采用絕緣防護，關鍵部位設警示標識。
三、 核心實訓項目設計
1. 基礎實訓項目
十字路口交通燈基礎邏輯控制：實現四方向紅綠燈的循環切換、行人過街按鈕聯動控制。
PLC與觸摸屏組態通訊：完成交通燈狀態監控界面設計、紅綠燈時長參數修改組態。
低壓電氣控制回路接線：學習斷路器、接觸器、中繼的選型與接線，搭建電機啟停控制回路。
2. 進階實訓項目
模擬量采集實訓：通過模擬量傳感器/溫度傳感器，實現PLC對模擬量數據的讀取、轉換與顯示。
PID恒溫控制實訓：基于溫度傳感器、加熱器、固態繼電器，編寫PID控制程序，實現恒溫閉環調節。
步進/伺服電機定位控制：完成步進電機的位置控制、伺服電機的精準定位，模擬交通設施的機械動作控制。
變頻調速實訓：通過PLC控制變頻器，實現變頻電機的多段速調節，學習變頻節能控制邏輯。
車流計數與燈態聯動：利用車流計數傳感器統計車流量，實現車流量大的方向綠燈時長自動延長的智能控制。
四、 系統兼容性與優勢
1. PLC兼容性：支持市面主流品牌PLC（西門子S7-200SMART、三菱FX系列、臺達DVP系列等），僅需更換對應通訊電纜與編程軟件，即可無縫適配學校現有PLC設備。
2. 實操性強：網孔板桌面支持元件自由拆裝與接線，配套全套電工工具，完全還原工業現場的接線與調試流程，強化學生動手能力。
3. 擴展性高：系統預留拓展接口，可額外增加傳感器、執行器等組件，拓展更多實訓項目（如物聯網通訊、PLC與上位機組態等）。
