SBDLZ-ZT-1型交直流傳動系統裝調與維修裝置（維修電工三級）
一、概述
交直流傳動系統裝調與維修裝置（維修電工三級）依據國家新標準高級工技能考核要求而研制，可作為技師和高級維修電工的培訓及技能考核設備，也可作為普通高校"電力電子技術"、"電機拖動自動控制系統"、"直流調速"等課程的實訓設備。

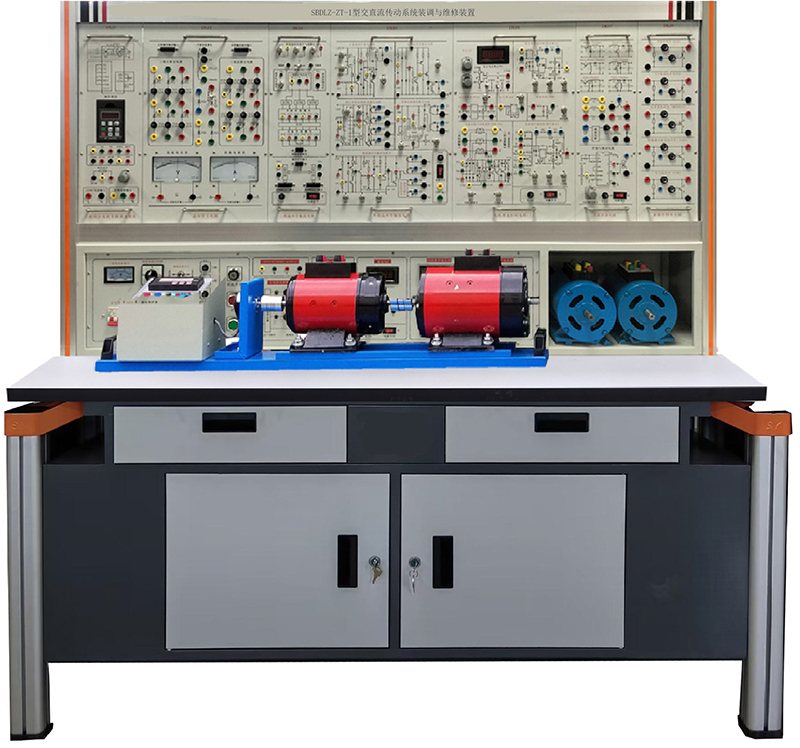

（設備外形參考圖片）
二、特點
1、綜合性強：本裝置綜合了目前國內各類學校電力電子、交直流調速、電機控制、控制理論等實驗項目。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強：從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強：控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
三、適用范圍
本裝置涵蓋了各高等院校等所開設的"直流調速"、"交流調速"、"電機控制"、"電力拖動自動控制系統"等專業課程所要求的實驗項目。
四、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ ，相對濕度＜85％（25℃）， 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1600×700×1500mm3
五、裝置的基本裝備
1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構）
（1）交流電源（帶有過流保護措施）
提供交流電源：三相交流電220V/240V兩檔，用于交直流調速。
（2）高壓直流電源: 勵磁電源：220V（0.5A），具有輸出短路保護
（3）指示及測量儀表
1）交流電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓；
2）智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
3）智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為調速系統提供電壓指示；
5）直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為調速系統提供電流指示。
（4）人身安全保護體系
1）三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
3）實驗連接線及插座：強、弱電連接及插座分開，不能混插。
4）強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
2、DK02實驗桌
1）實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2）實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3）實訓儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有門柜用于放置實訓掛箱，設有一個抽屜用于放置實訓導線和指導書等。
3、DQ03-1固定電機導軌、1024光電測速系統及智能數顯轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A）
5、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
6、DK04三相晶閘管觸發電路
提供三相觸發電路、功放電路，脈沖變壓器等，與"DK03"配套使用。
7、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）等。
8、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37?F，0～999kΩ十進制可調電阻兩組；供電流調節器，速度調節器反饋回路使用，可靈活改變調節器的放大倍數及積分時間。
9、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。
10、DK06-1 電機調速控制電路（II）
提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
11、DQ07-1直流發電機(DC220V，240W，n=1500RPM)
12、DQ09直流并勵電動機 （Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
13、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.6A，絕緣等級E）
14、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15的三相繞線異步電動機轉子起動、調速電阻一組。

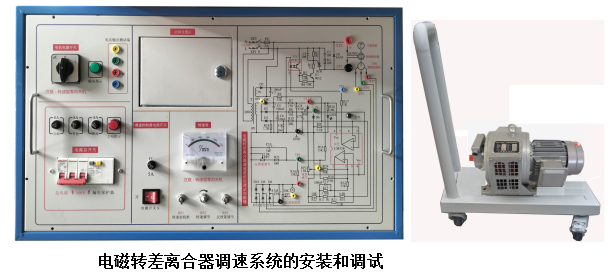

15、HC-1 電磁轉差離合器調速設備
電磁轉差離合器調速設備包含電機，轉差離合器、三相測速發電機和控制器單元，提供工業用電磁調速電機1臺，帶有小推車，萬向輪，小推車具有剎車功能。調速控制箱面板上繪有調速控制系統電路控制原理圖，設有電壓及波形測試點，強弱電測試點經不同接線端子區別，帶有故障設置單元，不少于8個故障點。
16、實訓連接線
根據不同實訓項目的特點，配備兩種不同的實訓連接線，強電部分采用4mm高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用3mm護套結構連接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
17、學生凳
每套設備提供學生用方凳2只。
五、實訓項目
（一） 電力電子部分
1.三相半波可控整流電路(電感性負載)
2.三相橋式半控整流電路(電阻性負載)
3.三相橋式半控整流電路(電感性負載)
4.三相橋式全控整流電路(電阻性負載)
5.三相橋式全控整流電路(大電感性負載)
（二）直流電機調速實訓（直流電機運動控制系統）直流調速系統各模塊單元的調試
1.轉速負反饋單閉環直流調速系統的調試與運行
2.電壓負反饋單閉環直流調速系統的調試與運行
3.電流負反饋單閉環直流調速系統的調試與運行
4.轉速、電流閉環直流調速系統的調試與運行
5.邏輯無環流可逆直流調速系統的調試與運行
（三）交流電機調速實訓（交流電機運動控制系統）
1.電磁轉差離合器調速系統的調試與運行
2.三相線繞異步電動機調壓調速系統的調試與運行
3.三相線繞異步電動機串級調速系統的調試與運行
六、交直流傳動系統裝調與維修裝置配置清單
序號 | 編號 | 名 稱 | 數量 |
1 | DK01 | 電源控制屏 | 1件 |
2 | DK02 | 實訓桌 | 1張 |
3 | DQ03-1 | 固定電機導軌、1024光電編碼器測速系統及數顯轉速表 | 1件 |
4 | DQ27 | 三相可調電阻（每組900Ω*2/0.41A） | 1件 |
5 | DK03 | 晶閘管主電路 | 1件 |
6 | DK04 | 三相晶閘管觸發電路 | 1件 |
7 | DK04-1 | 三相數字晶閘管觸發電路 | 1件 |
8 | DK06 | 電機調速控制實驗（Ⅰ） | 1件 |
9 | DK10 | 可調電阻、電容箱 | 1件 |
10 | DK12 | 變壓器實驗 | 1件 |
11 | DK06-1 | 電機調速控制系統（Ⅱ） | 1件 |
12 | DQ09 | 直流他（并)勵電動機（185W） | 1臺 |
13 | DQ11 | 三相線繞式異步電動機 | 1臺 |
14 | DQ12 | 線繞式異步電機轉子啟動與調速電阻箱 | 1件 |
15 | HC-1 | 電磁轉差離合器調速設備 | 1件 |
16 | 實驗 連接線 | 高可靠護套結構手槍插實訓連接線 | 1套 |
17 | 學生凳 | 提供鐵質四腳方凳，高密度板凳面 | 2只/套 |
18 | 輔助教學仿真軟件 | 正版軟件，有軟件著作權，便于升級 | 共1套 |
19 | 指導書 | 實訓指導書 | 1套 |
