SB-ZHK-11電子技術綜合實訓考核設備
電子技術綜合實訓考核設備、電子技術綜合實訓考核平臺，面向本科生進行電子技術綜合實踐訓練與電類競賽備賽，是本科生科技創新平臺和團隊建設的重要組成部分。本實驗室通過組織和指導學生參加各種專業科技競賽，達到“以賽代練”和“以賽促學”的目的，逐步培養學生團隊協作和技術創新等方面的意識，為學生解決電子系統中的復雜工程問題等打下基礎。
一、產品結構

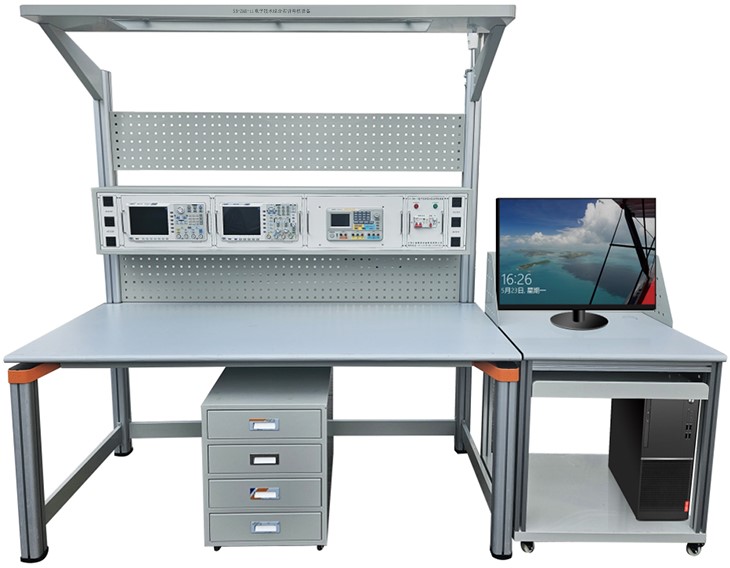

電子技術綜合實訓考核設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電路實訓模塊、儀器工具耗材包組成。桌身采用鋁型材,桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊。工作臺設有防靜電配套裝置，桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
二、工作電源:兩相三線AC 220V±10% 50Hz；
三、工作臺
（1）整體外形結構尺寸：采用一字形設計，L1800mm×W850mm×H2000mm
（2）操作臺：L1800mm×W850mm×H780mm，鋁型材骨架，臺面25mm厚高密度纖維板。
（3）電腦桌：L700mm×W600mm×H780mm，鋁型材骨架，臺面25mm厚高密度纖維板。
（4）LED燈棚：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形雙驅300mm*1200mm進口高亮78W，實現節能高效照明，能適應不同的照明LED吸頂燈。
（5）工具網孔掛板：優質Q235鋼板冷軋鈑金，表面靜電噴塑，可掛置常用線材、工具、耗材等。
四、實訓屏
（1）結構尺寸：1570mm*W285mm*H289mm，采用Q235冷軋鋼板焊接，表面靜電噴塑。
（2）組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。
五、狀態燈：三色燈功能：綠燈代表運行，黃燈代表預警，紅燈代表停止。
六、數字示波器：
（1）150MHz 帶寬，1GS/s實時采樣率；
（2）4個模擬通道；
（3）存儲深度于40Mpts
▲(4)屏幕尺寸：8寸高清液晶屏。
（5）波形捕獲率45,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率；
（6）垂直偏轉系數：1mV/div~10V/div；
（7）低底噪聲：<100uVrms；
（8）時基范圍5ns/div~50s/div；
★（9）具有自動跟蹤測量功能，該功能可以根據輸入信號類型、幅值、頻率變化而自動調整觸發類型、電壓檔位、時基檔位到合適位置，便以查看被測信號波形細節，且在測量期間無需手動干預。（并非自動設置功能）
（10）支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能；
（11）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；
（12）支持RS232/UART、I2C、LIN、SPI、CAN全內存硬件解碼；
（13）支持外網遠程操控Web control；
（14）配備標準接口：USB Host，USB Device，LAN，EXT Trig,AUX Out（Trig Out / Pass/Fail）；
（15）支持邏輯分析儀模塊；
★（16）支持電壓、電流、功率等單位切換；測量時無需計算，可直讀電壓、電流、功率的測量結果；
七、函數/任意波形發生器：
（1）輸出波形：正弦波、方波、斜波/鋸齒波、脈沖波、諧波、噪聲、直流、表達式、任意波形
（2）輸出頻率范圍：正弦波：1?Hz~100MHz，
l方波：1Hz~40MHz
l任意波：1Hz~15MHz
l脈沖波：1μHz～ 25MHz
l采用DDS技術、雙通道等性能獨立輸出
l內置16次諧波發生器
l內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz~200MHz
（3）輸出幅值(高阻)：2mVpp~20Vpp之間連續可調輸出幅值誤差在±1%左右
▲(4)垂直分辨率:14bit,采樣率:500MS/s
▲(5)輸出波長：等于16M bytes；
（6）模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、PWM、SUM、QAM
（7）顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息USB Device、USB Host、LAN接口，支持U盤存儲及系統升級。
八、可編程直流電源
▲(1)3路獨立連續可調輸出,雙通道(0-30V,0-3A無級可調)獨立可調輸出。第三路（0-6V，0-3A無級可調）連續可調輸出，總功率198W；配置有智能型溫控風扇，保證電源長時間穩定輸出；
★（2）最小分辨率 1mV/1mA
（3）輸出ON/OFF
（4）可設置過壓與過流保護
（5）關機記憶
（6）鍵盤鎖定、按鍵音
（7）一鍵調出預置值
（8）USB Device、RS-232、Digital I/O接口
(9)顯示4英寸LCD,可同時顯示三路輸出信息;
（10）電源電壓：AC 100V/230V
（11）頻率：50/60Hz
（12）編程/回讀精度(25℃±5℃)：電壓 ≤0.1%+3mV，電流 ≤0.5%+2mA
（13）紋波與噪聲：電壓 ≤1mVrms(5Hz~1MHz)，電流 ≤3mArms
（14）溫度系數：電壓/電流 ≤300ppm/℃
九、數字萬用表
（1）3 5/6位測量精度
（2）直流電壓：0-1000V
（3）交流電壓:0-750V
（4）直流電流:0-20A
（5）交流電流:0-20A
（6）電阻:0-60MΩ
（7）電容:0-60Mf
（8）具有頻率 、占空比、溫度等功能。
（9）交流帶寬：(20 - 1000) Hz
（10）電壓最高可測量1000V
（11）支持NCV非接觸電壓感應
（12）標配真有效值、自動量程功能
十、工具柜：冷軋鋼板焊接，表面靜電噴塑。工具柜下裝有帶剎車的萬向輪，使工具柜可以隨意固定和移動，工具柜有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量?jī)x表等。
十一、電子基礎實訓包（一）（每套設備配一套）模塊化電路設計，重要知識點電路開放，電路形式、元件選取、數值大小均需要學生自行設計選擇，是真實的設計型產品。配套完整的元件庫，庫中元件豐富，結合電路的開放結構，學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到系統中。
十二、可進行的實訓項目包含以下項目：
(1)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究。
(3)基爾霍夫定理及其故障判斷
(4)疊加定理
(5)電壓源與電流源的等效變換。
(6)戴維南及諾頓定理。
(7)典型電信號的觀察和測量。
(8)RC一階電路的響應測試。
(9)二階電路的響應測試。
(10)RC選頻網絡特性測試。
(11)R、L、C元件在正弦電路中的特性實驗。
(12)R、L、C串聯諧振電路的研究。
(13)R、L、C并聯諧振電路的研究
十三、電子基礎實訓包（二）（每套設備配一套）
l包含以下項目：
（1）RC串并聯選頻網絡振蕩器模塊線路板DC5V單電源供電兩級_RC橋式振蕩放大電路。
(2)信號放大模塊提供調諧小信號放大電路和集成陶瓷選頻放大。
(3)晶閘管可控整流電路模塊線路板AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓。
(4)場效應管放大器模塊線路板DC12V單電源供電一級單結型場效應管放大電路。
(5)功率放大器與發射模塊提供線性寬帶功率放大器電路、音源和信號發送電路。
(6)模擬運算電路模塊線路板由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路。
(7)三極管共射單管放大電路設計模塊。
(8)三極管共集放大電路設計模塊
(9)多級放大器電路設計模塊
(10)反向比例運算電路設計模塊
(11)同向比例運算電路設計模塊
(12)低通濾波電路設計模塊
(13)高通濾波電路設計模塊
十四、電子基礎實訓包（三）（每套設備配一套）
l包含以下實訓項目：
(1) 計數器電路模塊線路板由CD4027、4011組成同步三位二進制加法計數器。
(2) 可逆計數譯碼顯示電路配置CD40192計數電路、CD4511譯碼顯示電路。
(3) CD4017流水燈電路板由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成。
(4)雙D觸發器電路板由CD4013和繼電器控制電路組成。
(5)分立元件門電路設計模塊
(6)與、或、非門電路設計模塊
(7)編碼器電路設計模塊
(8)譯碼器電路設計模塊
(9)全加器電路設計模塊
(10)數值比較器電路設計模塊
(11)數據選擇器電路設計模塊
(12)電平型RS觸發器電路設計模塊
十五、電子技術綜合實訓套件包（每套設備配一套）
l包含以下內容：
（1）電子秒表電路模塊線路板由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表。
（2）三位半直流數字電壓表模塊線路板由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表。
（3）數字頻率計電路模塊線路板由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計。
（4）拔河游戲機電路模塊線路板由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機。
（5）八路搶答器電路板由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線-3線優先編碼器、74LS373-8位D鎖存器組成。
（6）OTL功率放大器電路模塊線路板DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器。
（7）集成功率放大器電路模塊線路板
內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器。
（8）晶體管開關特性、限幅器與鉗位模塊線路板晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路。
（9）直流斬波系統SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件。
十六、電子技術競賽資源包（全室一套）
l競賽任務資源
1)模塊A-硬件設計 電路原理設計競賽任務書
2)模塊A-硬件設計 PCB設計競賽任務書
3)模塊A-硬件設計 原型電路板安裝與調試競賽任務書
4)電子技術項目PCB最佳實踐設計規范（2020版)
5)模塊B-嵌入式系統編程競賽任務書
6)模塊C-故障查找與維修競賽任務書
7)小型售貨機控制系統功能確認單及答案
8)維修記錄填寫指南
l競賽教學資源
1)非接觸式紅外線測溫儀原理圖（硬件設計參考答案）
2)非接觸式紅外線測溫儀PCB設計起始文件
3)非接觸式紅外線測溫儀調試指導
4)自動循跡小車原理圖
5)自動循跡小車數據手冊
6)自動循跡小車選手工程
7)自動循跡小車示例程序
8)小型售貨機控制系統PCB資料
9)小型售貨機控制系統用戶操作手冊
10)小型自動售貨機控制軟件
11)小型售貨機控制板芯片數據手冊
12）小型售貨機控制系統故障答案
十七、電子技術競賽包（配套硬件資源）
（1）非接觸式紅外線測溫儀：非接觸式紅外線測溫儀主要由測溫傳感器探頭、紅外接收裝置、MCU組成，依靠紅外發射二極管/紅外接收頭結合外圍電路構成紅外接近檢測器電路組成。在附近移動的物體反射由紅外發射二極管射出的紅外線。當反射的紅外線被檢測到時，紅外接收電路被觸發，輸出為一個低脈沖信號。當檢測到有物體靠近時，進行溫度測量。
（2）自動循跡小車：循跡小車由世賽CPU核心板和小車底盤任務板組成，包含可充電鋰電池，OLED屏，編碼直流電機，超聲波模塊 ，陀螺儀和QTI模塊等核心部件。CPU通過各種傳感器獲取軌跡線以及離墻距離、轉動角度等信息來控制小車前進，完成沿規定路徑的運動。
（3）小型售貨機控制系統：小型售貨機控制系統由小型售貨機控制板，小型售貨機模擬板組成。配合用戶操作軟件，實現模擬8通道小型售貨機的出貨進貨、貨物檢測、電機堵轉等功能。
（4）非接觸式紅外線測溫儀套件：零件盒+整套零件+PCB板 提供整套電子元件，可供硬件設計時零件測繪、PCB板組裝用。
▲電子技術競賽包4個項目，配套整套零件+PCB板硬件資源和軟件參考示例程序及使用說明。
十八、配套工具（每套設備配一套）
序號 | 名稱 | 型號/規格 | 數量 | 單位 |
1 | 電子剪切鉗 | 5寸 | 2 | 把 |
2 | 帶刃剝線鉗 | 6寸 | 2 | 把 |
3 | 尖嘴鉗 | 6寸 | 2 | 把 |
4 | 十字螺絲刀 | 5*75mm | 2 | 把 |
5 | 一字螺絲刀 | 5*75mm | 2 | 把 |
6 | 一字螺絲刀（小） | 3*50mm | 2 | 把 |
7 | 十字螺絲刀（小） | 3*50mm | 2 | 把 |
8 | 吸錫器 |
| 2 | 把 |
9 | 鑷子 | 110mm | 2 | 把 |
10 | 美工刀 | 80mm | 2 | 把 |
11 | 剪刀 | 7寸 | 2 | 把 |
12 | 臺式慍溫電烙鐵 |
| 2 | 臺 |
