天錦轉向系統實訓臺

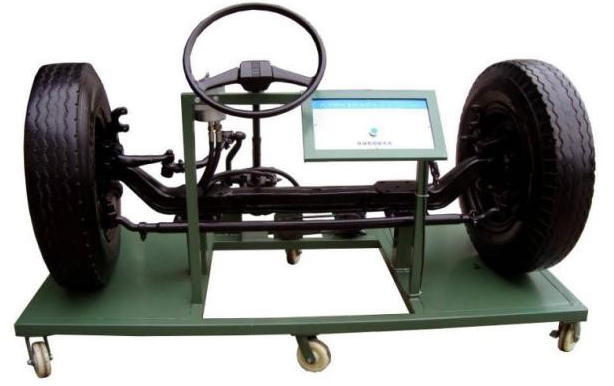

SBQC-TJ21天錦轉向系統實訓臺

一、產品簡介

天錦轉向系統實訓臺采用翻新 東風天錦原車前橋總成為基礎，全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要，完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。


二、功能特點

1.真實可運行的汽車轉向系和前橋懸架部件，充分展示動力轉向與獨立懸架的組成結構。

2.由三相電機做動力源帶動助力泵工作，操縱方向盤，真實演示汽車動力轉向的工作過程。

3.實訓臺安裝有壓力表，實時顯示轉向時助力油壓的參數變化。

4.車輪底部裝有轉角盤，可分別顯示各輪轉向角度。

5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

外形尺寸：1900×900×1200mm(長×寬×高)

動力電源：三相四線(三相五線 380V±10% 50Hz)

工作溫度：-40℃～+50℃

油 壓 表：0～100kg/psi

三相異步電動機：

電  壓：AC 220V/380V

功  率：1.5KW

轉  速：1400r/min

工作溫度：-40℃～+50℃

鋼管：40*40*3mm

移動腳輪：100*50mm

四、基本配置(每臺)

序號

名       稱

規格型號

單位

數量

1

前橋懸掛機構


套

1

2

方向盤、轉向柱、萬向節、方向機、轉向拉桿


套

1

3

助力泵


個

1

4

車輪


個

2

5

油壓表

0～100kg/psi

個

1

6

三相異步電動機

YT 90S-4

臺

1

7

三相漏電保護開關

DZ47LE-32

個

1

8

移動臺架(帶自鎖腳輪裝置)

1900×900×1200mm(長×寬×高)

臺

1

9

設備手冊


套

1
