SB-STM32ARM嵌入式技術實驗箱
一、概述
ARM嵌入式技術實驗箱,屬于嵌入式系統與單片機實驗教學設備主要用于高等院校、職業院校電子信息、自動化、物聯網等專業的單片機課程實驗教學，讓學生通過實際操作，深入理解單片機系統的工作原理，提升單片機系統的開發與應用能力。
ARM嵌入式技術實驗箱基于STM32系列嵌入式芯片，從嵌入式實驗教學的特點出發，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載接口，是一款靈活性極強的集編程下載調試與一體的新型嵌入式實驗教學平臺，適合各層次學生進行嵌入式原理和應用方面的實驗和創新。

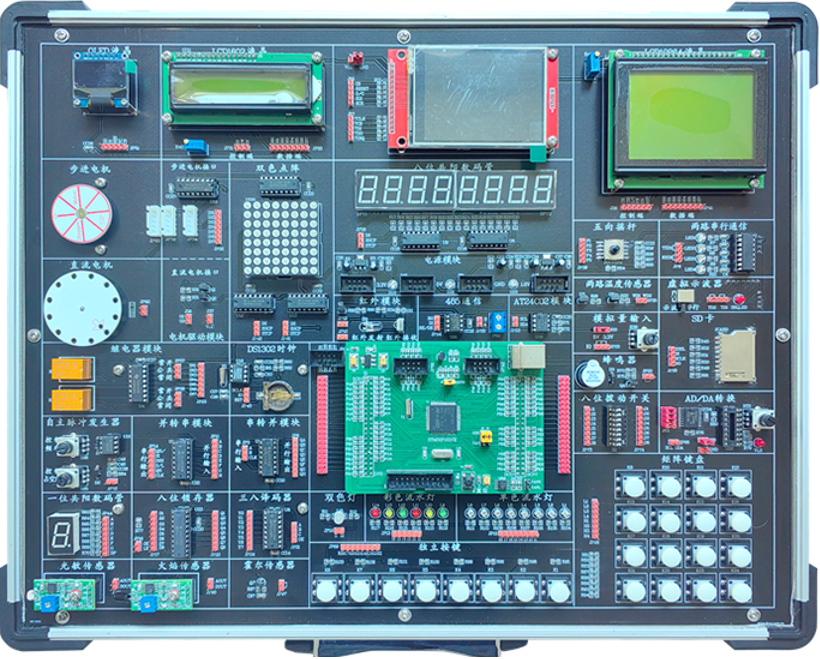

圖片盡供參考
二、特點
1、完整的實驗指導
專門針對此實驗箱編制詳細的實驗指導書，相信您有了專業的實驗箱和詳細的指
導書，會迅速掌握好ARM嵌入式技術，一定能快速入門，達到事半功倍的效果。
2、功能模塊完全獨立
根據我們多年來的開發經驗，和取聽廣大用戶的建議，此款開發板采用最新理念--各
功能模塊完全獨立，互不干擾，減小初學者編程誤區。板載豐富的實驗硬件資源和接口，并對外全部開放I/O口，既可簡單的使用短路帽進行默認的資源連接（方便初學者直接使用），也可以取下短路帽后采用杜邦線連接單片機的任意I/O口線，輕松搭建自己的電路。配合本公司精心編寫的大量C語言實驗例程，可使用戶快速掌握單片機原理及其實用接口技術。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路。
三、支持多種CPU開發實驗
★標配STM32F103VET6核心板，可以根據客戶要求擴展其它CPU核心板，所有核心板同一接口、同一尺寸。比如擴展DSP28335核心板+DSP仿真器、MSP430核心板+仿真器、AVR+下載器、PIC+下載器。
四、詳細硬件配置
★4.1 實驗箱底板（以下內容全部集成在一個底板上，方便實驗器材管理）
4.1.1單色流水燈模塊：8 個高亮綠色LED 燈
4.1.2 雙色流水燈模塊：6 個高亮LED燈，紅黃綠三種顏色
4.1.3 雙色LED燈模塊：紅綠雙色LED 燈
4.1.4 8 位數碼管模塊：2 個四位一體共陽極數碼管，2個74HC595 驅動芯片
4.1.5 1 位數碼管模塊：1 個 8 段數碼管，共陽極，0.56 英寸
4.1.6 紅綠雙色點陣模塊：3 個74HC595 驅動芯片，一個紅綠雙色點陣顯示屏
4.1.7 LCD1602 液晶屏模塊：標準 LCD1602 液晶屏接口，1 個帶背光的 LCD1602 液晶屏
4.1.8 LCD12864 液晶屏模塊：標準LCD12864 液晶屏接口，支持并行液晶屏
★4.1.9 OLED 顯示模塊：0.96 寸 OLED 液晶屏，128*64 顯示(選配）
★4.1.10 TFT 彩屏模塊：彩屏采用串行通信方式 ，支持觸摸屏控制，帶背光開關配套2.8 寸彩屏，帶觸屏功能，262K 色。
4.1.11 8 個獨立按鍵：8 個獨立按鍵，帶上拉電阻
4.1.12 4X4 矩陣鍵盤：4行4列矩陣鍵盤，帶上拉電阻
★4.1.13 五向搖桿：一個五向搖桿，具有上、下、左、右、中五個方向
4.1.14 蜂鳴器模塊：無源蜂鳴器
4.1.15 DS1302 時鐘模塊：DS1302 芯片，模塊帶后背電池座
★4.2 傳感器模塊
4.2.1 兩路DS18B20 模塊：兩路 DS18B20 溫度傳感器接口
4.2.2 光敏傳感器模塊：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED燈，支持光敏二極管、光敏電阻等光電開關器件
4.2.3 火焰?zhèn)鞲衅髂K：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持火焰?zhèn)鞲衅?nbsp;
4.2.4霍爾傳感器模塊：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持霍爾傳感器
4.3 電器控制模塊
4.3.1路直流電機接口：ULN2003 驅動芯片。一路可調速直流電機接口； 一路可調速、可調向雙功能電機接口
4.3.2 2路步進電機接口：2 個ULN2003驅動芯片。兩個標準5線4相步進電機接口
4.3.3 2路繼電器：ULN2003 驅動芯片，兩個5V 繼電器，兩個3P 接線端子
4.4 數據傳輸、存儲模塊
4.4.1 2路串口：SP3232 芯片，+3.0v-+5V 工作電壓，公頭串口座一個，母頭串口座一個，狀態指示燈4 個
4.4.2 AT24C02 存儲模塊：AT24C02 芯片，SOP8 封裝
4.4.3 模擬量輸入模塊：0V-5V 輸入可調，0R-10K 電阻值可調
4.4.4 串轉并模塊：74HC164 芯片，SOP14 封裝
4.4.5 并轉串模塊：74HC165 芯片,SOP16 封裝
4.4.6 SD 卡模塊：標準SD卡卡槽，SPI 控制，4-bit 傳輸模式
4.4.7 MAX485 模塊：MAX485 芯片，1 組 2P 接線端子輸出，1 組插針輸出。
4.4.8 紅外發射模塊：紅外發射二極管
4.4.9 紅外接收模塊：HX838 紅外一體化接收頭
★4.4.10 PCF8591 AD/DA 模塊：PCF8591 芯片，4路模擬量輸入，1 路模擬量輸出，IIC通信。
4.4.11 鎖存器模塊：74HC573 鎖存芯片，兼容標準CMOS
4.4.12 三八譯碼器：74LS138 芯片，TTL 電平
4.4.13 核心板擴展接口：接口插座40P 兩排，IO 擴展插針 28P 兩排
4.5 電源模塊
4.5.1 3V3 電源電路：LM1117-3V3 穩壓芯片
4.5.2 1V8 電源模塊：LM1117-1V8 穩壓芯片
4.5.3 電源引出：GND/5V/3V3/1V8 電源各一組，每組 8 路引出
4.5.4 模塊名稱：USB 接口， USB,A 型母頭，D+ ，D-
5、核心系統配置
5.1標配STM32嵌入式核心系統
5.2配在線下載CPU芯片STM32F103VET6 1片，配STM32仿真器1個。
5.3自帶在線下載電路。
★5.4 一批設備里配一套DSP28335核心板+DSP仿真器。
★5.5一批設備里配一套PIC16F887核心板+PIC仿真器。
★6、測量示波器
6.1真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
6.2帶有實時 X-Y 示波器：自動同步顯示功能。
6.3存儲功能：存儲/栽入/分析歷史波型。
6.4輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
6.5帶有幅頻/相頻特性專用虛擬示波器?？梢员４娌ㄐ臀募?，圖片文件，方便插入在教學課件中。
7、機箱
7.1堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm
7.2有70mm×350mm 的零配件存放區。
8、軟件
8.1集成多種單片機兼容的通用 KEIL 軟件環境，支持匯編和 C 語言的編程、編譯、鏈接和源程序級調試和在線下載。
8.2 C 語言編程應用設計例程
五、可以實現的實驗項目
實驗一 LED 閃爍實驗
實驗二 蜂鳴器實驗
實驗三 SysTick時鐘實驗
實驗四 RCC系統時鐘實驗
實驗五 按鍵實驗
實驗六 靜態數碼管顯示
實驗七 外部中斷
實驗八 定時器
實驗九 PWM呼吸燈實驗
實驗十 串口通信實驗
實驗十一 printf 輸出實驗
實驗十二 LCD1602顯示
實驗十三 IIC(24C02)實驗
實驗十四 DS18B20溫度測量
實驗十五 內部ADC實驗
實驗十六 待機喚醒實驗
實驗十七 內部RTC 時鐘實驗
實驗十八 窗口看門狗實驗
實驗十九 獨立看門狗實驗
實驗二十 DMA-DAC
實驗二十一 輸入捕獲實驗
實驗二十二 8個數碼管顯示
實驗二十三 OLED屏顯示
實驗二十四 LCD12864液晶顯示
實驗二十五 雙色點陣
實驗二十六 DS1302時鐘
實驗二十七 PCF8591 AD/DA轉換
實驗二十八 TFT彩屏顯示
實驗二十九 計算器實驗
實驗三十 萬年歷
實驗三十一 步進電機
實驗三十二 直流電機
實驗三十三 SD卡模塊
實驗三十四 紅外遙控接收
實驗三十五 μC/OS-II入門實驗
六、實驗箱配置表
序號 | 名稱 | 說明 | 數量 |
1 | STM32ARM嵌入式技術實驗箱（標配） | 含箱體、電源、STM32核心系統、實驗模塊電路。 | 1套 |
2 | 杜邦排線 | 8芯30cm | 4根 |
3 | 杜邦排線 | 5芯30cm | 3根 |
4 | 單根杜邦 | 40cm | 10根 |
5 | XH2.54排線 | 5芯12cm | 1根 |
6 | RS232串口通信線（2、3直通） | 1.5m（下載線） | 1根 |
7 | 交流電源線 | 1.5m | 1根 |
8 | 遙控器 |
| 1個 |
9 | RS232串口通信線（2、3交叉） | 1.5m（配示波器模塊時要的示波器通信線） | 1根 |
10 | 配套軟件 | KEIL C 軟件 | 1套 |
11 | 實驗指導書 |
| 1本 |
