SBWKB-08D施耐德PLC網孔型維修電工實訓操作臺
一、概述
施耐德PLC網孔型維修電工實訓操作臺主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作，PLC可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制、電子技術多門學科的技能訓練。
3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
5、380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。

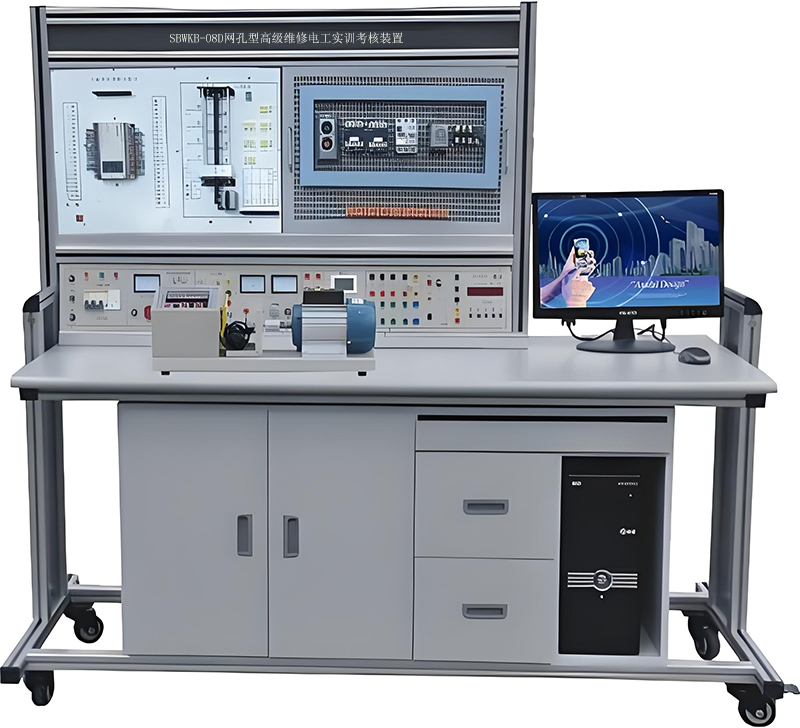

（圖片僅供參考、以實際配置為準）
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1680mm×750mm×1560mm
四、實訓裝置基本配置及功能
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等。
具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供～220V插座2只，為外部儀器提供工作電源。
2、直流電源部分
（1）提供0-30V連續可調，直流輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。
（2）低壓直流穩壓電源：+5V，±12V、+24V，具有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
3、交流低壓變壓器：380V+220V/6.3+26V+110V
4、4只5408二極管，用于能耗制動
5、三只75Ω/75W電阻用于電動機降壓啟動，一只10Ω/25W電阻用于電動機能耗制動。
（二）實訓掛箱
1、PLC主機掛箱：配置施耐德TM218LDA40DR4PHN主機，集成數字量I/O（24路數字量輸入16路數字量輸出），模擬量（2路模擬量輸入2路模擬量輸出）,USB通信編程電纜。
（1）PLC仿真實訓軟件一套
A．通過PLASH虛擬環境實時顯示PLC的運行狀態
B．PLC編程訓練、PLC程序編寫測試等功能
C．實現PLC運行模擬，對錯誤程序進行檢查
（2）工控組態軟件一套打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
2、PLC實訓演示掛箱
功能單元一：
SB001交通信號燈PLC自動控制
SB002自動售貨機
SB003 LED數碼管顯示PLC自動控制
SB004藝術彩燈造型PLC控制
功能單元二：
SB005攪拌器的PLC自動控制
SB006自動成型系統
SB007加工中心刀具庫選擇控制
SB008步進電機的PLC控制
功能單元三：
SB009水塔自動供水系統
SB010郵件自動分揀系統
SB011自動洗衣機系統
SB012電鍍系統
功能單元四：
SB013四層電梯PLC自動控制
SB014基礎實訓
功能單元五：SB015模擬電視發射塔
SB016自動送料裝車
功能單元六：
SB017電機的自動控制
3、網孔板（405mm×600mm）1塊
4、器材配備一套
（三）實訓桌：實訓桌為優質鋁合金型材框架結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目
（一）電工部分：
1．三相異步電動機直接啟動控制
2．三相異步電動機接觸器點動控制線路
3．三相異步電動機接觸器自鎖控制線路
4．三相異步電動機Y/△自動控制線路
5．接觸器聯鎖的正反轉控制線路
6．按鈕聯鎖的三相異步電動機正反轉按鈕線路
7．雙重聯鎖的三相異步電動機正反轉按鈕線路
8．三相異步電動機多地控制
9．工作臺自動往返控制線路
10．三相異步電動機串電阻降壓啟動控制線路
（二）PLC基礎實訓項目
1．與、或、非邏輯功能實訓
2．定時器、計數器功能實訓
3．跳轉、分支功能實訓
4．移位寄存器實訓
5．數據處理功能實訓
6．微分、位操作實訓
7．交通信號燈PLC自動控制實訓
8．攪拌器的PLC自動控制實訓
9．LED數碼官顯示PLC自動控制實訓
10．四層電梯的PLC自動控制實訓
11．加工中心刀具庫選擇控制實訓
12．藝術彩燈造型的PLC控制實訓
13．電機的自動控制實訓
14．步進電機的PLC控制
15．模擬電視發射塔實訓實訓
16．自動送料裝車系統控制實訓
17．自動售貨機實訓
18．自動成型實訓
19．水塔自動供水控制系統實訓
20．郵件自動分揀實訓
21．自動洗衣機控制系統模擬實訓
22．電鍍過程控制實訓
（三）PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620車床電氣控制線路
6.C6130車床電氣控制線路
7.電動葫蘆電氣控制線路
（四）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（五）PLC、變頻器、觸摸屏的控制實訓
1．基于PLC通信方式的多段速選擇變頻調速
2．基于PLC通信方式的變頻器開環調速
3．基于PLC通信方式的變頻器閉環調速
六、維修電工實訓操作臺配置表
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電工實訓考核臺架 | 臺 | 1 |
|
2 | 電工實訓考核桌 | 套 | 1 |
|
3 | 學生凳 | 張 | 2 |
|
4 | PLC主機 | 套 | 1 | 配置施耐德TM218LDA40DR4PHN主機，集成數字量I/O（24路數字量輸入16路數字量輸出），模擬量（2路模擬量輸入2路模擬量輸出）,USB通信編程電纜。 |
5 | PLC掛箱 | 套 | 1 | 功能單元一 |
功能單元二 |
功能單元三 |
功能單元四 |
功能單元五 |
功能單元六 |
6 | 通訊電纜 | 1 | 根 | PLC編程電纜用于PLC主機與PC機通訊 |
觸摸屏通訊電纜 |
7 | 觸摸屏 | 1 | 套 | 昆侖通態7寸屏 |
8 | 變頻器 | 1 | 套 | 西門子V20 0.37KW |
9 | 工控組態軟件 | 1 | 套 |
|
10 | PLC仿真實訓軟件 |
|
| （1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查 |
11 | 網孔板 | 塊 | 1 | 405mm×600mm |
12 | 塑料卡子及自攻螺絲 | 套 | 100 |
|
13 | 電氣實訓器材 | 套 | 1 | 表一 |
14 | 三相鼠籠異步電動機 | 臺 | 1 | 380V/Y/△180W |
15 | PLC實訓連接線 | 套 | 1 |
|
16 | 電工連線 | 套 | 1 | 10根：長1000mm 黃2條、綠2條、紅2條、藍2條、黑2條； 10根：長500mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
17 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把 |
18 | 實訓說明書 | 套 | 1 | 指導學生實訓 |
