SBDAZ-04A電氣照明設備安裝調試技能實訓裝置
一、概 述
"電氣照明設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

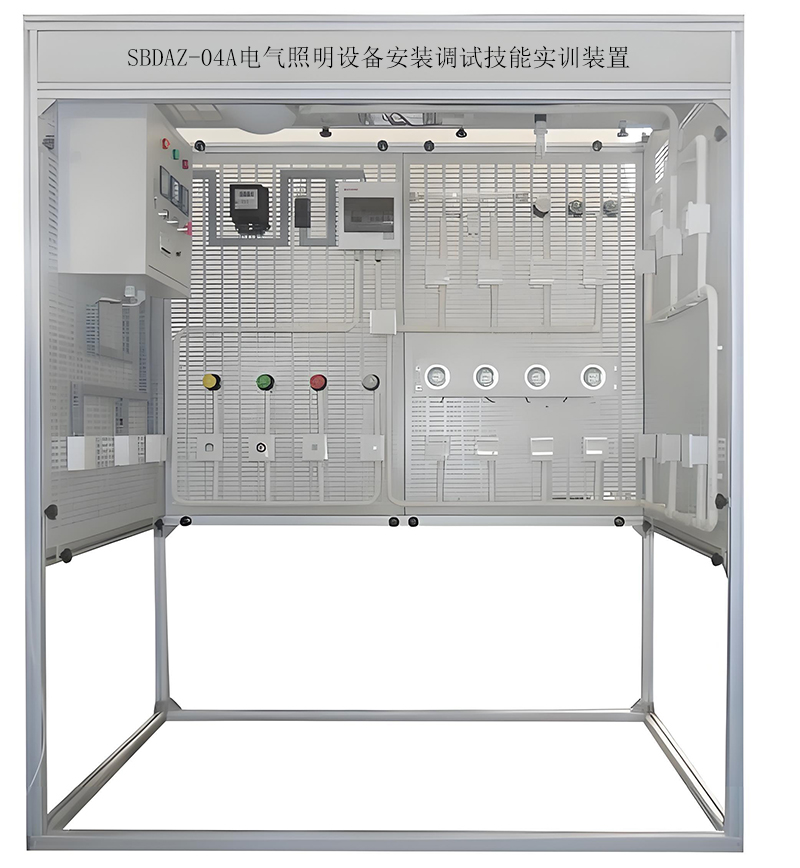

(圖片僅供參考）
二、電氣照明設備安裝調試技能實訓裝置特點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、電氣照明設備安裝調試技能實訓裝置技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1720×1080×2000mm
四、電氣照明設備安裝調試技能實訓裝置配備
1.電源、電氣設備配備
(1)電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一套室內小型配電箱，用于配電箱的室內安裝
(3)配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
(4)配備典型照明線路施工所用的燈座及開關等元器件
(5)配備吊扇及配套調速器1套
(6)配備避雷針1只
(7)配備電源防雷器1臺
(8)配備布線用硬質導線
2.儀器配備
便攜式數字萬用表
3.工具配備
配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等），電烙鐵1把，卷尺1把。
五、實訓項目
1.配電箱安裝
2.線管敷設前的預制加工
3.線管的敷設
4.線管的穿線
5.燈具的安裝
6.典型照明電路的安裝及接線
7.吊扇的安裝及測試
8.防雷器的安裝
9.避雷針的安裝
六、電氣照明設備安裝調試技能實訓裝置配置清單
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 實訓平臺 | 1720×1080×2000mm | 臺 | 1 |
2 | 配電箱 | 400×300×200mm | 臺 | 1 |
3 | 吊扇 | 含調速器 | 套 | 1 |
4 | 單相感應式電度表 | DD862 直接 | 只 | 1 |
5 | 閘刀開關 | 單相2刀 | 只 | 1 |
6 | 配電箱 | 明裝 8回路 | 只 | 1 |
7 | 漏電 | NBXLE-32 C16 1P+N | 只 | 1 |
8 | 空開 | NBX-63 C6 1P | 只 | 4 |
9 | 插座 | 86型含明裝高底盒 | 套 | 6 |
10 | 開關 | 86型單開雙聯含明裝高底盒 | 套 | 11 |
11 | 觸摸延時開關 | 86型含明裝高底盒 | 套 | 1 |
12 | 聲控開關 | 86型含明裝高底盒 | 套 | 1 |
13 | 人體感應開關 | 86型含明裝高底盒 | 套 | 1 |
14 | 調光開關 | 86型含明裝高底盒 | 套 | 1 |
15 | 白熾燈 | 25W 86型含明裝高底盒 | 套 | 2 |
16 | 彩燈 | 220V/15W 黃 含燈座 | 套 | 1 |
17 | 彩燈 | 220V/15W 綠 含燈座 | 套 | 1 |
18 | 彩燈 | 220V/15W 紅 含燈座 | 套 | 1 |
19 | 彩燈 | 220V/15W 白 含燈座 | 套 | 1 |
20 | 日光燈 | 18W | 套 | 1 |
21 | 吸頂燈 | 多段式 | 只 | 1 |
22 | 嵌入式射燈 | 220V/5W | 套 | 4 |
23 | 不銹鋼避雷針 | 0.5米 | 只 | 1 |
24 | 浪涌保護器 | 2P 20KA | 只 | 1 |
25 | 線管 | φ20 | 米 | 10 |
26 | 線槽 | 20×25 | 米 | 10 |
27 | 線槽彎頭 | 20×25 | 個 | 5 |
28 | 線槽終端 | 20×25 | 個 | 2 |
29 | 線槽三通 | 20×25 | 個 | 2 |
30 | 線管彎頭 | 20mm | 個 | 2 |
31 | 線槽直通 | 20mm | 個 | 2 |
32 | 線槽三通 | 20mm | 個 | 2 |
33 | 線管杯梳 | 20mm | 個 | 10 |
34 | 線管直通 | 20mm | 個 | 5 |
35 | 電線 | BV 2.5平方 黃 | 米 | 10 |
36 | 電線 | BV 2.5平方 綠 | 米 | 10 |
37 | 電線 | BV 2.5平方 紅 | 米 | 10 |
38 | 電線 | BV 2.5平方 黑 | 米 | 10 |
39 | 電線 | BV 2.5平方 雙色 | 米 | 10 |
40 | 電線 | BV 0.75平方 黃 | 米 | 10 |
41 | 電線 | BV 0.75平方 綠 | 米 | 10 |
42 | 電線 | BV 0.75平方 紅 | 米 | 30 |
43 | 電線 | BV 0.75平方 黑 | 米 | 30 |
44 | 網絡墻柜 | 3U | 臺 | 1 |
45 | 無線路由器 |
| 臺 | 1 |
46 | 交換機 | 8口 | 臺 | 1 |
47 | 單口面板 | 含RJ45插座模塊 |
| 2 |
48 | 雙口面板 | 含RJ45插座模塊 |
| 1 |
49 | 四口面板 | 含RJ45插座模塊 |
| 1 |
50 | 網絡測試儀 |
| 個 | 1 |
51 | 萬用表 | 數字式 | 臺 | 1 |
52 | 剝線鉗 |
| 把 | 2 |
53 | 尖嘴鉗 |
| 把 | 2 |
54 | 十字螺絲刀 |
| 把 | 2 |
55 | 一字螺絲刀 |
| 把 | 2 |
56 | 斜口鉗 |
| 把 | 2 |
57 | 電工刀 |
| 把 | 2 |
58 | 鋼鋸 |
| 把 | 2 |
59 | 鋸片 |
| 把 | 10 |
60 | 電烙鐵 | 60W | 把 | 1 |
61 | 卷尺 | 3M | 把 | 1 |
62 | 人字梯 | 1.5米 | 個 | 1 |
