《機械創新設計》示教陳列柜

SBCX-10型《機械創新設計》示教陳列柜

一、概述：

《機械創新設計》示教陳列柜按國際標準流行設計，采用各種新穎機電產品外，其余模型全部用鋁合金和有機玻璃等制作，每柜進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。是機械創新實驗室內主要教學設備。


二、陳列柜性能特點規格：

1、陳列柜中的模型都配備創新原理分析及設計過程文字說明。

2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示。控制采用4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示。解說詞播放在100平方房?jī)?nèi)聲音宏亮。

3、輸入電壓：交流200V，功率400W。

4、陳列柜外形尺寸：1200㎜寬×530㎜厚×1900㎜高，柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內板面超豪華鋁塑夾層板，柜內大標牌采用中英文對照。板面附有必要的圖表和文字說明承載性好、外形美觀大方、經久耐用。

5、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。

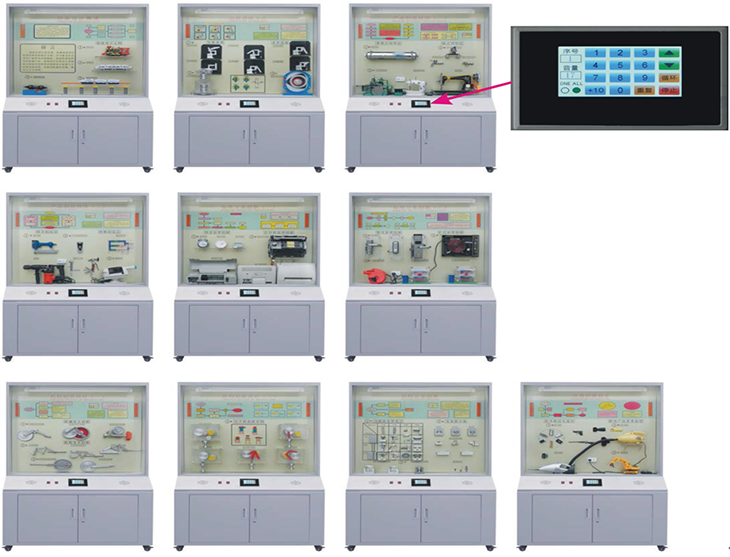

三、《機械創新設計》陳列柜、各柜內容如下：

陳列柜名稱

陳列內 容

第一柜

創新設計概述

A、機械創新設計蒸汽機車、內燃機車、磁懸浮列車、磁懸浮模型

磁懸浮列車說明

B、磁懸浮列車說明、創新設計特點

第二柜

創新思維方

A、發散、求異思維夾緊裝置（方案6種）、無曲軸發動機、旋轉式發動機工作過程、旋轉式發動機

B、夾具設計方案、創新設計說明（圖）

第三柜

產品創造技法

A、希望點列舉法、缺點列舉法數碼凈水機、普通型龍頭、冷熱型水龍頭、磁心型水龍頭、縫紉龍頭、微型縫紉機、鎖邊機

B、創造技法簡介、創新設計說明（圖）

第四柜

產品創造技法

組合創造法、移植創造法眼保儀、電子積木、三頭電動剃須刀、多用工具（2把）、射釘槍、電錘、多功能扳手、新型窗戶活頁、點鈔機等；

B、創造技法簡介、創新設計說明

第五柜

原理方案創新

鐘表原理創新、機械打字機原理、噴墨打印機、噴墨打印機部件、激光打印機、機械鐘電子鐘（2臺）；

B、功能設計法、創新設計說明

第六柜

原理方案創新

鎖具原理創新、爐具原理創新、鼓風機原理創新機械鎖、密碼鎖、磁卡渙、電磁爐、離心式鼓風機、二直葉羅茨鼓風機、三扭葉羅茨鼓風機

B、問題求解模式、創新設計說明

第七柜

機構創新設計

A、機構組合創新、機構變異創新串聯式組合機構、并聯式組合機構、反饋式組合機構、六桿機構、六桿機構（低副高副），六桿機構（低副高副）、六桿機構（低副高副B）、行星輪系一連桿機構、凸輪一連桿機構

B、機構創新途徑、創新設計說明

第八柜

機構創新設計

A、執行機構設計、壓片機設計:壓片機工藝圖、壓片機方案a、壓片機方案b、壓片機方案c、壓片機方案d、壓片機方案e、六桿壓片機機構；

B、機構構型過程創新設計說明壓片機功能一技術矩陣

第九柜

結構方案創新

功能面變異結構方案比較功能面變異設計、支承面方案、擺桿與推桿接觸面方案、滾動軸承組合機構、快動聯接結構3件

B、結構創新途徑、創新設計說明

第十柜

外觀創新設計

打火機宜人設計、機電產品藝術造型各種新型打火機（7件）、小型吸塵器A、小型吸塵器B、挖掘機;外觀創新程序、創新設計說明；產品外觀創新設計、說明；

注：柜上玻璃屬易碎品，由需方單位自配；
