電力電子實驗箱

SBDD-4型電力電子技術實驗箱

電力電子教學實驗箱、電力電子技術實驗室是電氣工程及其自動化專業核心課程必不可少的實驗實訓裝置，現實中的新能源技術、人工智能技術、工業4.0技術等技術核心就是電力電子技術，可以增強電氣工程及其自動化專業教學硬件條件，體現出本專業強大的教學實力，學校的大力支持，滿足正在不斷擴大的專業規模需求。

電力電子教學實驗箱主要是用于機電及自動化各專業的的實驗教學工作，包括課程實驗、畢業設計、綜合實驗、創新性實驗、研究性實驗等；通過本實驗裝置中的技能訓練，能在深入理解專業知識的同時，培養學生的實踐技能。達到培養高水平技術人才的目標。

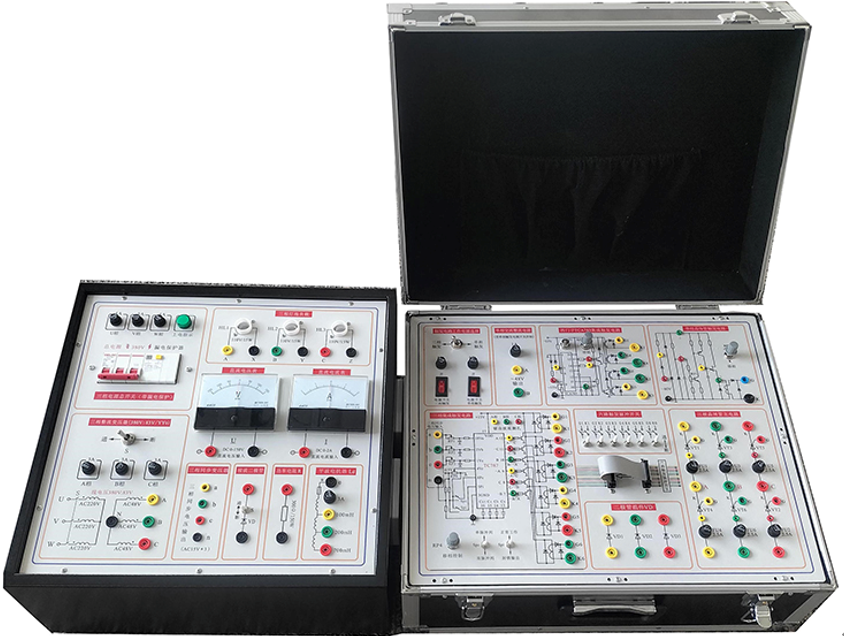

電力電子實驗箱外形結構圖

一、電力電子技術實驗設備特點

(1)實驗箱采用組合結構，故結構緊湊、使用方便、功能齊全、綜合性能好，能在一套裝置上完成《電力電子技術》單、三相變流技術實驗。

(2)實驗裝置占地面積小，節約實驗室用地，無需設置電源控制屏、電纜溝、水泥墩等，可減少基建投資；實驗裝置只需三相五線的電源即可投入使用，實驗室建設周期短、見效快。

(3)裝置布局合理，外形美觀，面板示意圖明確、清晰、直觀；實驗連接線采用強、弱電分開的手槍式插頭，兩者不能互插，避免強電接入弱電設備，造成該設備損壞；電路連接方式安全、可靠、迅速、簡便。

(4)三相電源設有漏電保護和接地保護裝置，切實有效保護操作者的人身安全，為開放性的實驗室創造了前提條件。

(5)組件面板分為三種接線孔，強電、弱電及波形觀測孔，三者有明顯的區別，不能互插。

(6)實驗線路選擇緊跟教材的變化，完全配合教學內容，滿足教學大綱要求。

二、技術性能

(1)輸入電壓三相五線制 380V±10% 50±1Hz

(2)工作環境環境溫度范圍為-10～40℃，相對濕度≤85%（25℃），海拔≤4000m

(3)裝置容量：≤0.5kVA

(4)外形尺寸：長×寬×高=1000 ㎜×400 ㎜×220㎜

三、設備構成

實驗箱包含電源及負載儀表箱和單、三相觸發及主電路實驗箱。

電源及負載儀表箱由三相漏電保護器作為電源總開關，提供三相整流變壓器一組，三相同步變壓器一組，三相燈泡負載一組，300歐姆大功率電阻負載一組，平波電抗器（0，100mH，200mH，700mH）一組，實驗箱右邊提供2只單相86型電源插座，可為示波器和單三相觸發實驗箱供電。

單、三相觸發及主電路實驗箱：包含六路晶閘管主電路，三組二極管元件，BT33單結晶體管觸發電路，TC785集成觸發電路，三相集成觸發電路及功放電路等。

提供6只5A/1000V的晶閘管，提供3只5A/1000V的二極管，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有指針式直流電壓表±150V一只。直流電流表±2A一只。

四、可完成的實驗項目

（1）單相晶閘管觸發（BT33觸發）電路實驗

（2）單相晶閘管觸發（TCA785集成觸發）電路實驗

（3）三相晶閘管集成觸發電路實驗

（4）單相半波可控整流電路實驗

（5）單相橋式半控整流電路；

（6）單相橋式全控整流電路實驗

（7）三相半波可控整流電路實驗

（8）三相橋式半控整流電路實驗

（9）三相橋式全控整流電路實驗

（10）單相交流調壓電路；

（11）三相交流調壓電路。
