超級電容儲能科研平臺

超級電容儲能科研平臺

一、產品簡介

超級電容儲能科研平臺，超級電容能量管理系統示教板選用新能源汽車超級電容器組及能量管理系統，可以演示展示系統的結構和控制原理及超級電容器的充放電特性。適用于了解與驗證超級電容器組及能量管理系統教學實訓實驗。

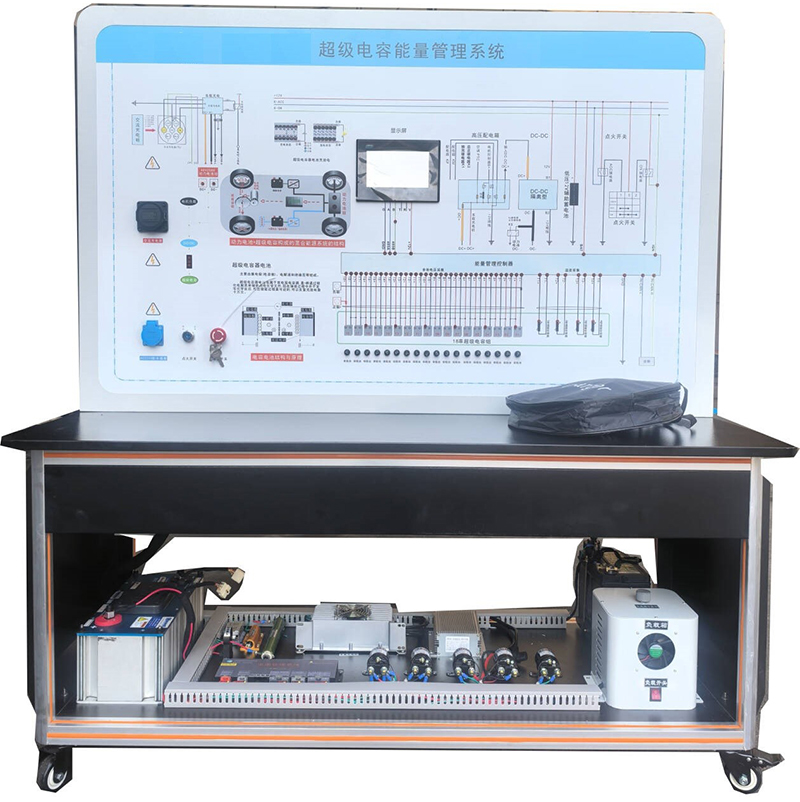

(參考圖)

二、功能特點

1. 超級電容能量管理系統示教板完整展示了超級電容能量管理系統，可以動態模擬超級電容能量管理系統的各種工況下的能量流動方向以及運行狀態。

2. 超級電容能量管理系統示教板面板采用4mm厚鋁塑板，面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照系統結構原理圖和實物，認識和分析系統的工作原理。

3. 超級電容能量管理系統示教板安裝點火開關、超級電容組，及控制器，電池組，整流橋，DC/DC電路，放電裝置等。

4. 超級電容能量管理系統示教板系統通過CAN總線進行電容電池組管理，全面展示電容電池管理系統的工作特性；

5.通過負載控制裝置調節單節電容電池的電壓；

6.通過上位機顯示單節電容電池電壓、溫度、總電壓、SOC以及每節電容電池電壓的均衡狀態；

7.通過上位機顯示電容電池組總電壓、充電及放電電流；

8.統具有自我診斷功能，對系統的異常情況進行報警及顯示；

9.以對系統參數進行設定及標定；

10.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

11.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三、技術規格

1.外接電源：交流220V±10% 50Hz

2.工作電壓：直流12V

3.工作溫度：-40℃～+50℃

4.外形尺寸：1600×700×1700mm(長×寬×高)

5.電容組：48V165F

6.48V20AH動力電池組

7.超級電容能量管理系統(CAN總線進行管理，7寸多功能顯示觸摸屏)

四、實訓實驗項目

1.超級電容能量管理系統控制原理認知。

2.超級電容能量管理系統主要零部件功能認知。

3.超級電容能量管理系統各種狀態下邏輯控制關系，掌握電流，電壓，電壓差，溫度等參數變化規律認知。

4.如何采集動力電壓差，并控制充電和放電過程實訓實驗。

5.如何采集溫差，并控制充電和放電過程實訓實驗。

6.超級電容能量管理系統故障分析與診斷。

7.超級電容能量管理系統拆裝與維護實訓。

8.超級電容能量管理系統總線測試與控制實訓。

五、基本配置（每臺）

超級電容能量管理系統(CAN總線進行管理)、DC/DC變換器、48V20AH動力電池組、48V165F電容組、操作開關、7寸多功能顯示觸摸屏、車載充電器與充電口、DC-DC轉換模塊（48V-12V15A）、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、帶CAN通訊的車載充電機、急停開關與電源總開關、輔助蓄電池（12V45AH）、線性可調放電負載、一體化全鋁合金型材搭建的移動臺架（帶自鎖腳輪裝置，安裝檢測端子的原理面板）、故障模擬與排除裝置、設備操作說明書。
