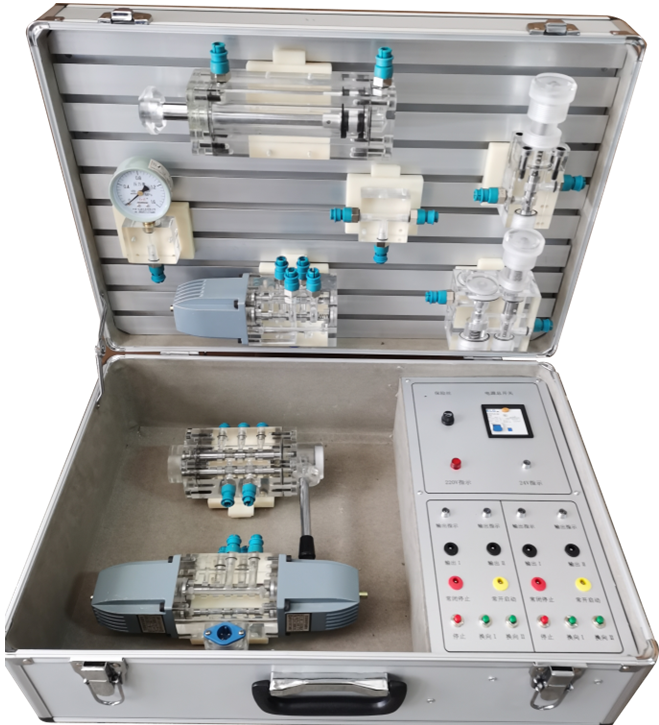

SBXY-YX06便攜式PLC控制液壓實驗箱

液壓傳動基礎實訓箱,液壓傳動實驗箱用于學生進行液壓傳動實驗，面向專業有機制、數控、機電一體化、物理等專業，是一個與《液壓與氣壓傳動》課程配套的實驗室。液壓傳動實驗臺能開出的實驗有：液壓泵的裝拆、液壓泵的性能測試、液壓閥的性能測試、液壓回路的性能測試等類型的實驗。液壓教學實驗臺突出特色有兩個：一是，創新；二是，動手。“創新”體現在每個同學都可以按照自己的思路來設計和搭建回路，可以是每人一個方案，也可以是一人幾個方案,“動手”體現在從方案的設計到圖紙的繪制，再到油路、控制電路的搭建，直到最后系統的運行都由學生自己動手完成。

透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路），液壓傳動實驗箱適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。

一、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.裝置容量：＜0.5kVA

3.實訓箱外形尺寸：600mm×350mm×230mm

4.定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min

5.交流調速電機：額定電壓 AC220V，額定功率250W，額定轉速1400r/min

二、技術要求

1.裝置采用模塊化設計，液壓系統回路建立在鋁型材組建的平臺上，電氣控制部分采用模塊結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。

2.液壓元件采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。

3.連接軟管采用透明材質制作而成，配有封閉式快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。

三、基本配置及功能

1.裝置由實驗箱、實訓對象、液壓泵站、液壓元件等組成。

四、實訓項目

2.實訓裝置基本配置及功能

1、用手動換向閥的換向回路

2、用O型換向閥的換向回路

3、壓力調定回路。

4、用減壓閥的減壓回路。

5、用溢流閥的調壓回路。

6、進油節流調速回路。

7、回油節流調速回路。

8、變量泵調速回路。

9、自動控制換向回路。
