液壓與氣動拆裝維修實訓臺

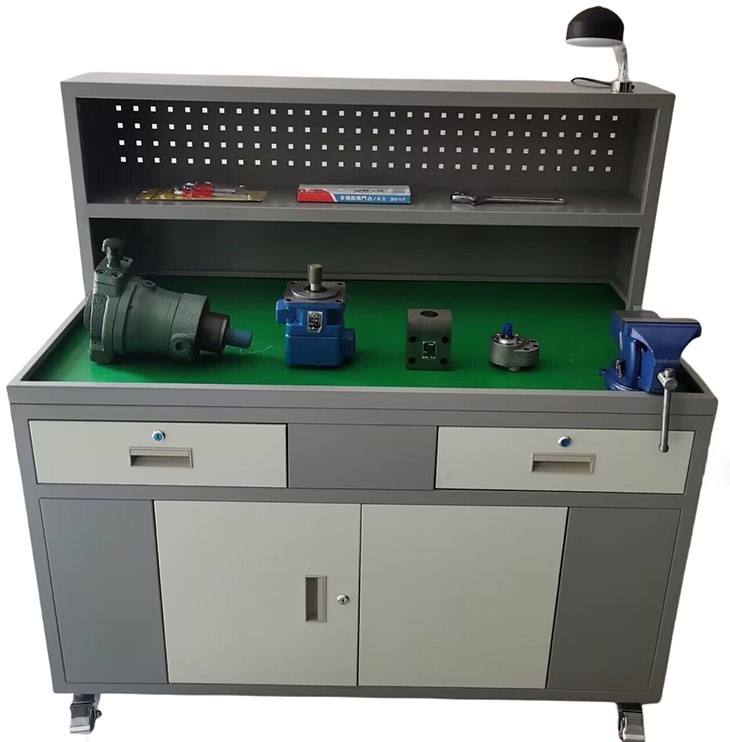

SBYY-CZ液壓與氣動拆裝維修實訓臺

一、液壓元件拆裝實訓臺概述

液壓與氣動拆裝維修實訓臺、液壓與氣動元件是液壓、氣動系統的重要組成部分，液壓與氣動元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸、氣缸、電磁閥、氣控閥及各種控制閥等元件及相關工具，通過對液壓與氣動元件的拆裝實訓，觀察及了解各零件在液壓與氣動元件中的作用，加深學生對液壓與氣動元件結構及工作原來的了解。并能對液壓與氣動元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的實訓教學需要。

二、技術參數

1、交流電源：單相AC 2200 V±10% 50Hz；

2、相對溫度：-10～50℃；

3、相對濕度：＜85%（25℃）

4、外形尺寸：約1210mm×620mm×1250mm；

5、整機功耗：≤1.0 kVA；

6、實訓臺：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，臺面采用下凹設計，增加臺虎鉗，以及絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺。

7、控制屏：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有臺燈照明及交流電源插座，能為操作提供一個明亮的工作環境。

8、平臺配置專業級數據模擬系統，可進行數據信號模擬生成，可配置模塊含有源無源電流輸出、電壓模擬、頻率模擬、電流電壓，電壓電流誤差值≤0.012。

三、功能特點

1、可以對工業液壓元件進行拆裝實驗。

2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。

3、臺面上還設有小元器件盒，以防止零件的丟失。

4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。

5、設有抽屜、日光燈、交流電源插座。

6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。

四、實訓項目

1、油泵拆裝實訓

2、液壓油缸拆裝實訓

3、方向閥拆裝實訓

4、壓力閥拆裝實訓

5、流量閥拆裝實訓

6、氣缸拆裝實訓

7、手動換向閥拆裝實訓

8、電磁閥拆裝實訓

9、氣控閥拆裝實訓

10、各種氣控閥拆裝實訓

五、液壓氣動元件拆裝實訓設備配置清單

序號	元件名稱	規格／型號	數量	單位	備注
1	實訓裝置	1210x620x1250mm	臺	1	鐵質雙層亞光密紋噴塑結構
2	齒輪泵	BB-B6	臺	1
3	直動式溢流閥	P-B10	只	1
4	先導式溢流閥	Y-10B	只	1
5	減壓閥	DR10-4-5X10Y	只	1
6	節流閥	DVP6	只	1
7	調速閥	2FRM5-31B/15QB	只	1
8	液控單向閥	SV10PA1-30	只	1
9	三位四通換向閥	4WE6E61B/CG24N9Z5L	只	1
10	單杠雙作用液壓缸	MOB40-200	只	1
11	單作用氣缸		只	1
12	雙作用氣缸		只	1
13	減壓閥（帶壓力表）		只	1
14	手動換向閥	4H210—08	只	1
15	單電磁換向閥（二位三通）		只	1
16	單電磁換向閥（二位五通）		只	1
17	雙電磁換向閥（二位五通）		只	1
18	雙電磁換向閥（三位五通）		只	1
19	單氣換向閥（二位五通）		只	1
20	雙氣換向閥（二位五通）		只	1
21	行程閥（機控）		只	1
22	行程閥（按鈕）		只	1
23	行程閥（按鈕帶鎖）		只	1
24	或門型梭閥		只	1
25	快速排氣閥		只	1
26	單向節流閥		只	1
27	單向閥		只	1
28	鋼皮尺	30CM	把	1
29	千分尺	0~25mm	把	1
30	卡簧鉗（內、外）	P1ERS	把	2
31	活動扳手	6”-150mm	把	1
32	內六角扳手	10”-250mm	把	1
33	內六角扳手	JTECH	套	1
34	拆裝墊塊		塊	1	元件在墊塊上拆裝
35	橡膠墊皮		張	1
36	實訓指導書		冊	1
37	油壺	五斤裝	個	1	裝廢油
38	電源三插		個	1
39	機床臺燈		臺	1
40	元件盒		個	1
41	臺虎鉗		個	1
42	工具箱		個	1
